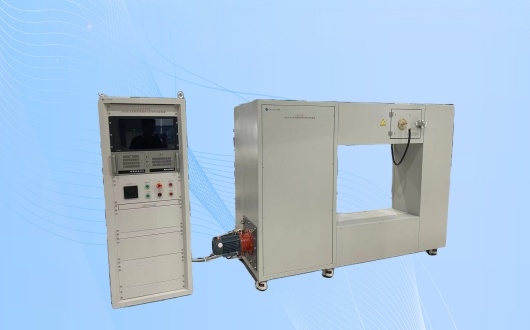

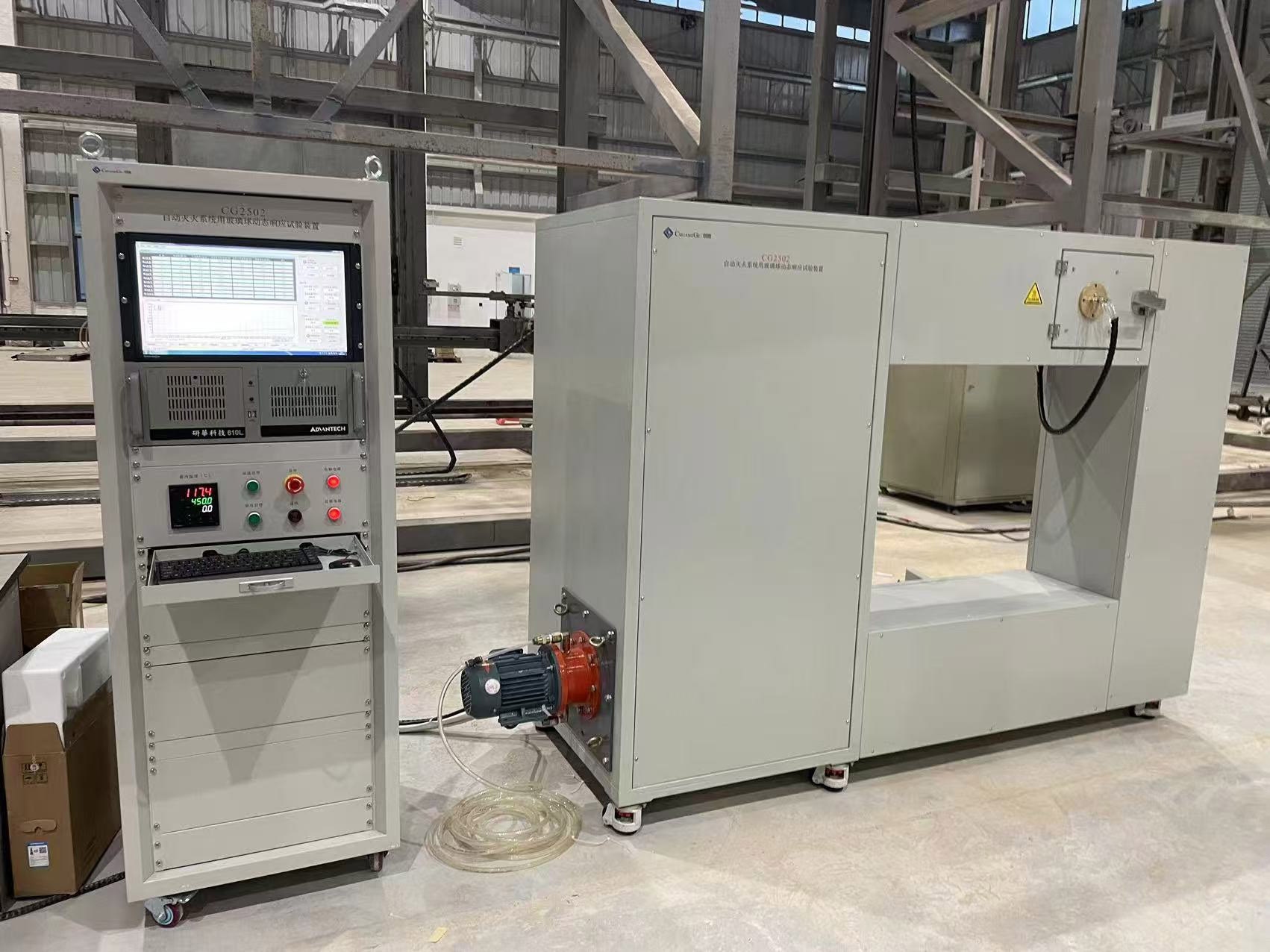

自动灭火系统用玻璃球动态响应试验装置

一、概述：

依据GB18428-2010 5.8，GB 5135.1-2019 7.21，GB 5135.9-2006 7.18，GB5135.12-2006 7.17，GB 5135.15-2008 7.17条款，用于酒水喷头的动态响应试验。由试验风洞、高温离心风机、加热系统、温控系统、风速及温度测量系统、冷水机、安装夹具组成；

二、技术参数：

1.设备电源:AC380V/50HZ/30Kw，三相五线；

2.外型尺寸: 2400mm宽x800mm深x2000mm高；

3.试验风洞：采用双层结构，内层采用304#不锈钢，外层Q235钢板静电高温烤漆，中间填充硅酸铝纤维棉，含有不锈钢高温离心风机、加热模块、均风段、试验段及循环风段；

3.1.试验段温度范围:RT-450℃，试验温度控制精度:129℃- 141℃范围，控温精度±1℃，其余温度范围为±2℃；

3.2.温度测量:热电偶:测量范围10℃-500℃，测量精度:1级，显示精度:±0.1℃；

3.3.风谏:试验段风速:1.65m/s-3.6m/s系统上可设，采用不锈钢高温离心风机+变频器控制；

3.4.风速控制精度:空气流速为(1.65~1.85)m/s和(2.4-2.6)m/s时，控制精度±0.03m/s。流速为(3.4-3.6)m/s时，控制精度为±0.04m/s；

3.5.风速测量:采用高温风速计,风速测量范围0.4m/s-5.0m/s，测量精度±0.03m/s；

4.试验固定座：安装在试验盖板上，采用黄铜制作；

4.1.固定座温升:配备风冷式冷水机，保证在每一个独立的插入试验中，试验期间，固定座或水的温升不超过2℃(或标准要求值)；

4.2.水压控制:采用微型压力泵+调压阀+数字压力表，提供0.035-0.05MPa试验压力；

4.3.流量范围：25-50ml可调；

5.扭矩测量:配备数显扭力扳手用于试件与试验盖的连接，扭力范围:1.5-30N.m，精度±2%，最小分度0.1N.m；喷头安装扭矩为10.8-24.4N.m；

6.智能控制系统：采用监测测服务器，所有测量数据不可优化修改，可独立计量；

7.上位机系统：

7.1.C#环境开发，测试数据、曲线图表存储本地数据库，系统可按条件查历史数据，可导出EXCEL、WORD和CSV格式文件；

7.2.按一个测试样品为一个文件存储，该文件内容包括测试过程所有数据和曲线，带通信协议，可供用户MES系统调用测试结果。

7.3.试验程序可选：动态响应试验、反复插入试验、等速率升温试验；
