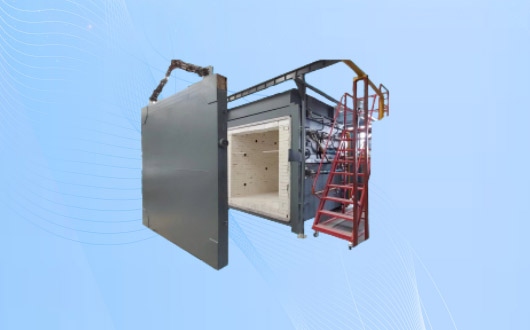

建筑小构件耐火性能试验装置（水平垂直炉）

CG2709建筑小构件耐火性能试验装置（水平垂直炉）

概述：

试验装置满足GB/T 9978.1-2008《建筑构件耐耐火试验方法 第1部分：通用要求》标准升温曲线； XF/T 714-2007《构件用防火保护材料快速升温耐火试验方法》中隧道耐火试验HC升温曲线、电力耐火试验升温曲线、石油化工耐火试验升温曲线、隧道耐火试验RABT 升温曲线；满足GBT 26784-2011建筑构件耐火性能试验程序；GB 14907-2018钢结构防火涂料，附件A隔热效率试验程序；满足GB 28375-2012耐火性能试验程序；炉内热电偶和压力测量点按以上标准要求布置。

适用于混凝土结构、钢筋混凝土结构、钢结构用防火保护材料、钢结构防火涂料，公路、铁路、城市交通隧道和石油化工储罐区防火堤等建(构)筑物混凝土表面的防火涂料，预埋槽道的耐火实验。

一、技术参数：

1、 工作电压：交流380V±10%  50Hz。

2、 炉体：炉体结构采用16B#槽钢钢板与T=6.0钢板制成，内衬硅酸铝纤维棉、保温砖及莫来石轻质砖等防火隔热材料。

3、 炉内尺寸约：1600mm宽×1600mm深*1600mm高(可定制）。

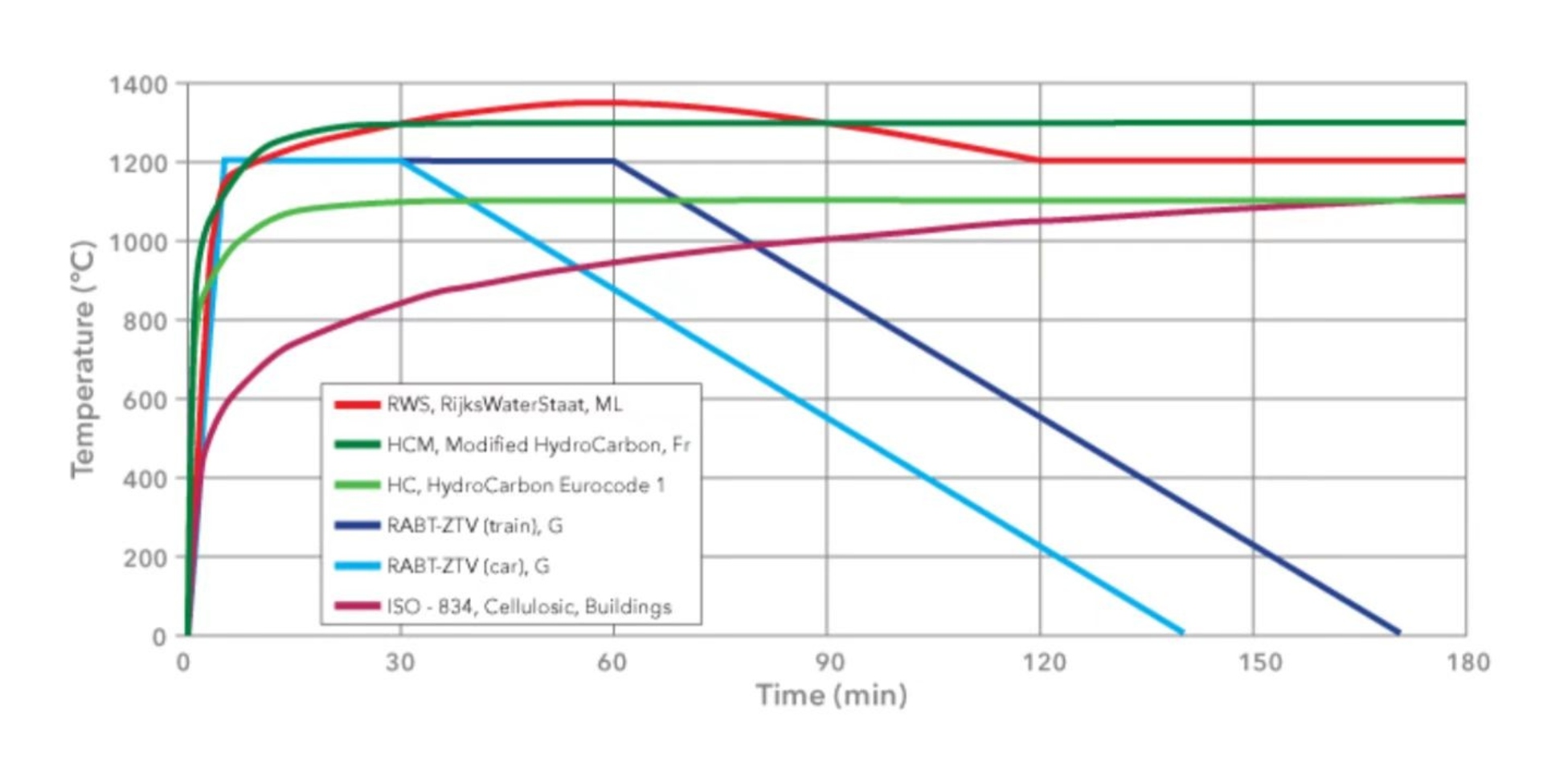

4、试验温度控制：

温度曲线实现，通过调节燃烧器的供给空气和燃气进行燃烧器的热功率调节产生相应火焰来实现对于燃烧炉内热场的增升来满足标准曲线要求。

炉温控制满足：

（1）RABT(2-3.8h，高温恒温可设定)升温曲线；

（2）HC(2h)升温曲线；

（3）石油化工升温曲线；

（4）电力耐火试验升温曲线；

（5）GB9978标准升温曲线；

（6）室外火灾升温曲线；

（7）缓慢升温火灾曲线；

（8）其控温偏差d：

0min<t≤5min 时：d≤15％

5min<t≤N 时：d≤10％

Nmin<t≤（N+1100）min 时：d≤5％
