建筑构件耐火性能试验装置（水平炉）

CG2801建筑构件耐火性能试验装置（水平炉）

一、概述：

依据GB/T9978.1-2008《建筑构件耐火试验方法 第1部分：通用要求》、GB/T9978.3-2008《建筑构件耐火试验方法 第3部分：试验方法和试验数据应用注释》、GB/T9978.5-2008《建筑构件耐火试验方法 第5部分：承重水平分隔构件的特殊要求》、GB/T 9978.6-2008《建筑构件耐火试验方法第6部分：梁的特殊要求》要求、GB/T14907-2018《钢结构防火涂料》试验标准、XF/T 714-2007《构件用防火保护材料快速升温耐火试验方法》，适用于梁、板、吊顶等水平建筑构件在标准受火条件下确定其耐火特性，及钢结构防火涂料在标准受火条件下确定其耐火特性。其中包括试验炉体、试验炉顶盖、试验用钢平台、加载反力架、液压加载系统、排烟供风系统、测试控制系统（包括数据采集系统、热电偶、炉内压力控制系统）、燃烧及燃气供应系统等。具有校准功能，温度和压力的数值和分布满足标准要求。

技术参数：

（一）  、试验炉

1、 工作电压：交流380V±10%  50Hz；

2、 炉体：试验炉体采用20#槽钢+T=5钢板结构和耐火隔热材料组成，保证炉体强度，试验炉可整体移动，搬迁；

3、 炉内尺寸约为：3m宽×4m长×1.5m高

包含：燃烧器、助燃气源系统、炉膛排风处理装置、烟气收集装置、控制分析系统

燃气系统及尾气处理根据客户现场及需求提供解决方案。

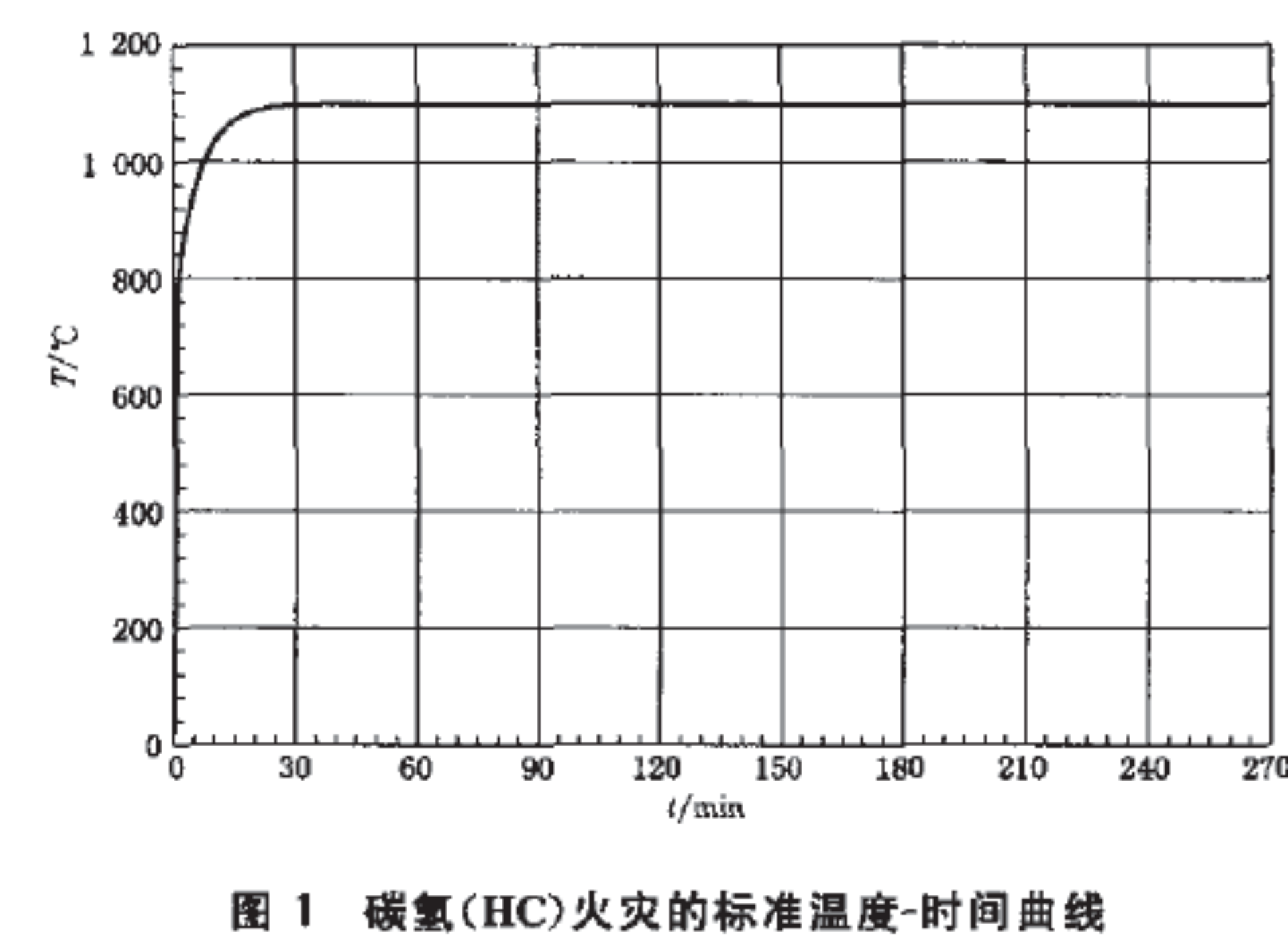

炉内升温曲线

   可定制RABT 、HC、BZ等温升曲线

电脑测控系统

含品牌计算机及19吋液晶显示器，系统提供查询功能。系统对测试样品自动将其编号和温度曲线、数据存入系统内的数据库；并可输入被测样的编号、测试日期等进行查询。配有标准RS-232接口或USB接口，可增加测试过程视频监控。
