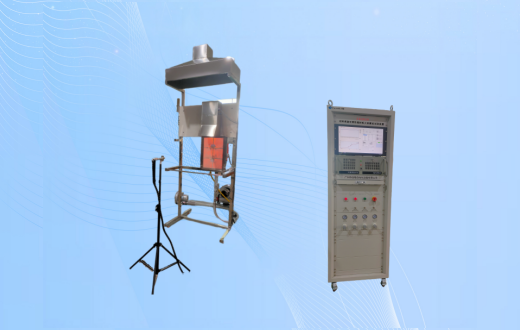

                        CG2610材料表面可燃性辐射板火焰蔓延试验装置

一、概述：

依据ASTM E162及ASTM D3675标准，配置2套引燃装置适用两个标准试验标准，用于测量暴露于火灾的材料的表面可燃性。在试验装置中，用小火焰点燃倾斜30°±1°并暴露于热辐射场中的材料，从火焰前沿的进展速率得出的一个因子与从被测材料释放的热量速率得出的另一个因子结合起来，以提供辐射板指数。辐射板指数用于确定材料或产品是否适合安装在运输或预制房屋的应用中。

二、技术参数：

1. 电源：AC380V/50Hz 5KW；

2. 试验框架尺寸：约850mm*700mm*1600mm；

3. 试验记录时间：0-9999S；

4. 热辐射高温计：0-1000℃，精度±2%F.S；

5. 热线风速计：0-2m/S，0.02%.F.S；

6. 校准燃烧器：在16个不同角度均有1.8mm的孔，且沿着中心线；

7. 辐射源：305mm*457mm，由安装在耐高温框架中的红外线陶瓷板组成，含高压脉冲点火器；

7.1.辐射源温度：815°C的温度运行，燃气供应采用文丘里混合器；

7.2.助燃空气：采用变频高压旋涡风机，能够提供700P的压力和9.4 L/s的空气，风机进风口配有空气过滤器，以防止灰尘堵塞面板孔隙；

8. 试样支架：试样支架的形状和尺寸符合图二，采用耐热铬钢制成。观察标记加工在试样支架的表面上，对应于试样上的 3 英寸（76 毫米）间隔线；

9. 用于支撑试样支架的框架：框架采用有两个不锈钢横杆，每个横杆的直径为12.7±3.3 毫米，并带有止动器，用于将试样支架直接置于辐射板的前面，支撑和支撑构件采用304#材料制成；

10. 引燃器：采用310S不锈钢无缝管，内径标称3.2mm长度203- 229 mm，外面采用陶瓷套管保护。水平安装与燃烧器的水平面与试样平面相交处略成角度，尖端位于试样上中心表面12.7mm,不使用时可移出；

10.1. 引燃器火焰长度：51-76 mm，用户自备气源；

11. 烟囱：烟囱由1 mm 304#不锈钢钢板制成，形状和尺寸如图 1 所示，烟囱相对于试样和辐射热面板的位置也应符合图 1 的要求。

12. 热电偶：八个电卡装K型铬镍-铝镍合金热电偶安装在烟囱中，并用瓷绝缘子支撑，如图 1 和图 3 所示；

13. 排气罩：在烟囱上方设有排气罩，连接炉膛风机，通过烟囱的空气流速24.4~30.5 米/分钟；

14. 数据收集系统：可实现自动控制及采集，自动记录烟囱热电偶的温度变化，测量精度0.01%F.S。

15. 燃气流量控制系统（压力和流量控制）；

16. 智能控制系统 （电脑系统、配以设计合理的测试及采样电路、用户可较方便地实现测试过程的控制、测试参数的设置、各类测试数据通过传感器采样输送到电脑，电脑自动运算和处理后可以存储或打印成表格（曲线图）；

17. 含品牌电脑及控制软件系统，操作界面可显示试验参数及校准数据和曲线。带安全报警系统（温度过热及漏电保护，意外熄火）自动切断供气系统；

18. 配备试样夹具（不锈钢）2套；
