建筑门窗空气声隔声性能试验系统

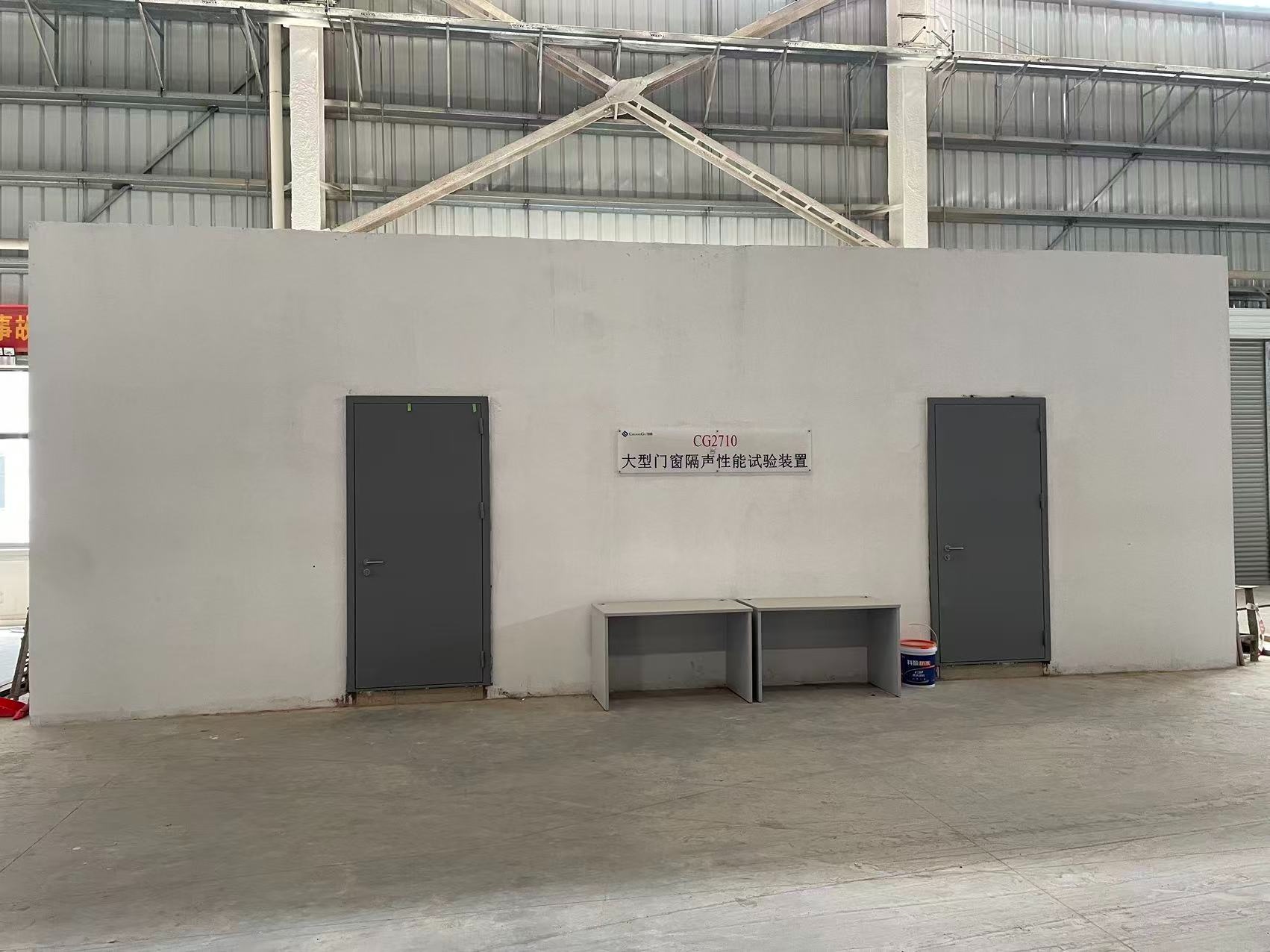

                                               CG2710建筑门窗空气声隔声性能试验系统

 一、概述：

依据GB/T8485-2008《建筑门窗空气声隔声性能分级及检测方法》，用于测量建筑门窗的隔声性能。测量系统包括声源系统和接收系统，声源系统由白噪声或粉红噪声发生器、1/3倍频滤波器、功率放大器和扬声器组成；接收系统由传声器、放大器、1/3倍频程分析器和记录仪器等组成。测量系统支持混响时间测量、吸声系数测量、空气声隔声测量

二、技术参数：

1.检测装置：由实验室和测量设备两部分组成；

2.检测项目：检测试件在下列中心频率：100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2500、3150、4000、500（HZ）1/3倍频程的隔声量；

3.空气声隔声复现性标准偏差上限：按GB/T19889.2-2022附录D要求；

4.声源室、接收室背景噪声：≤20dB(A) 接收室可测最大隔声量：Rw≥60dB（在该种情况下，可测空气声隔声性能为最高级6级的门窗Rw=45dB而不用修正）

5.房间低频混响时间T（s），满足1s≤T≤2（T/50）2/3S。式中:V 为房间容积，单位为立方米(m3 )；

6.实验室由两间相邻的混响室（声源室、接收室）组成，每间容积≥50m³，声源室容积比接收室大10%声源室房间内声场分布较均匀，避免强驻波出现；

7.混响室采用采用房中房结构，即外墙体采用至少240 厚度土建隔声墙体，中空设计，内隔音墙体与地板安装在低频阻尼复合减震器上，整体使用“悬浮”结构，形成“浮筑”，在悬浮地板的时采用高性能的阻尼减震器，地板满足标准 ISO 3741 和 GB/T 6881.1-2002 的要求，采用耐磨抛光地砖，隔声墙体应当至少保证 52dB 的隔声量

8.测试洞口尺寸：3.0m*3.0m；

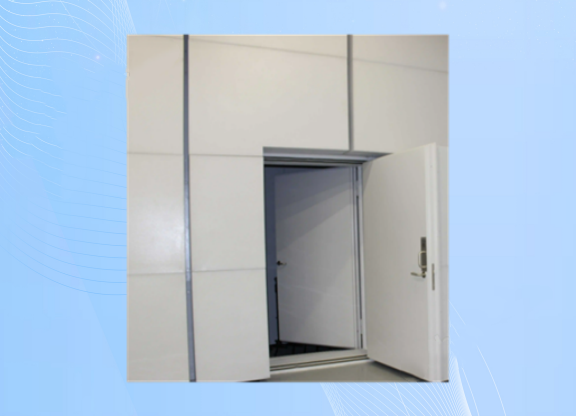

9.隔声门隔声量:≤40dB；

10. 声源系统：

  10.1  白噪声或粉红噪声发生器；

  10.2  1/3倍频程滤波器；

  10.3  功率放大器；

  10.4  扬声器；

  10.5  声源频率范围100HZ~5kHZ.

  10.6  声压级：分辨率0.1DB，精度等级1级。

  10.7  频率：分辨率0.2~5HZ,误差<0.5%+1个分辨率单位。

11.接收系统：

  11.1  传声器；

  11.2  放大器；

  11.3  1/3倍频程分析器；

  11.4  记录仪器；

12.测试方式：全自动检测方式；

13.测量和分析专用软件1套（终身免费升级）。

14.实验室构成

声源室、接收室 混响室

声源系统 发生器、滤波器、放大器、扬声器

 接收系统 传声器、放大器、分析器 采集处理系统

数据采集卡、计算机、软件

15.场地要求

  试验场地尺寸：≧长12×宽8×高5m。

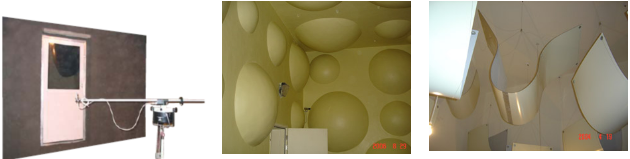

  根据实际情况设计：混响室的设计要求尽量加长空房间的混响时间以保证室内声场扩散。混响时间的极限，在高频率决定于空气的分子吸收，在低频率则决定于墙、天花板和地板表面的吸收。常用的材料有瓷砖或水磨石等。混响室的体形常采用不规则房间或者边长成调和级数比的矩形房间。使混响室不规则的方法是把相对壁面做成不平行或者在壁面上装设凸出的圆柱面或者用V形墙。

功率：AC220V  2kW
