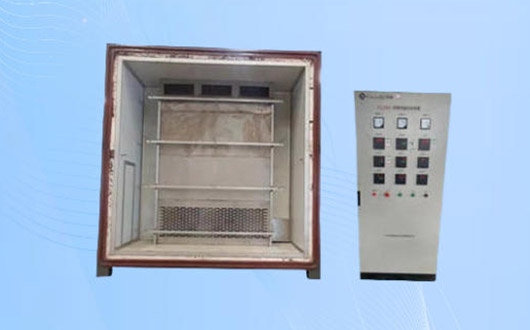

防火门防烟性能试验装置

一、概述

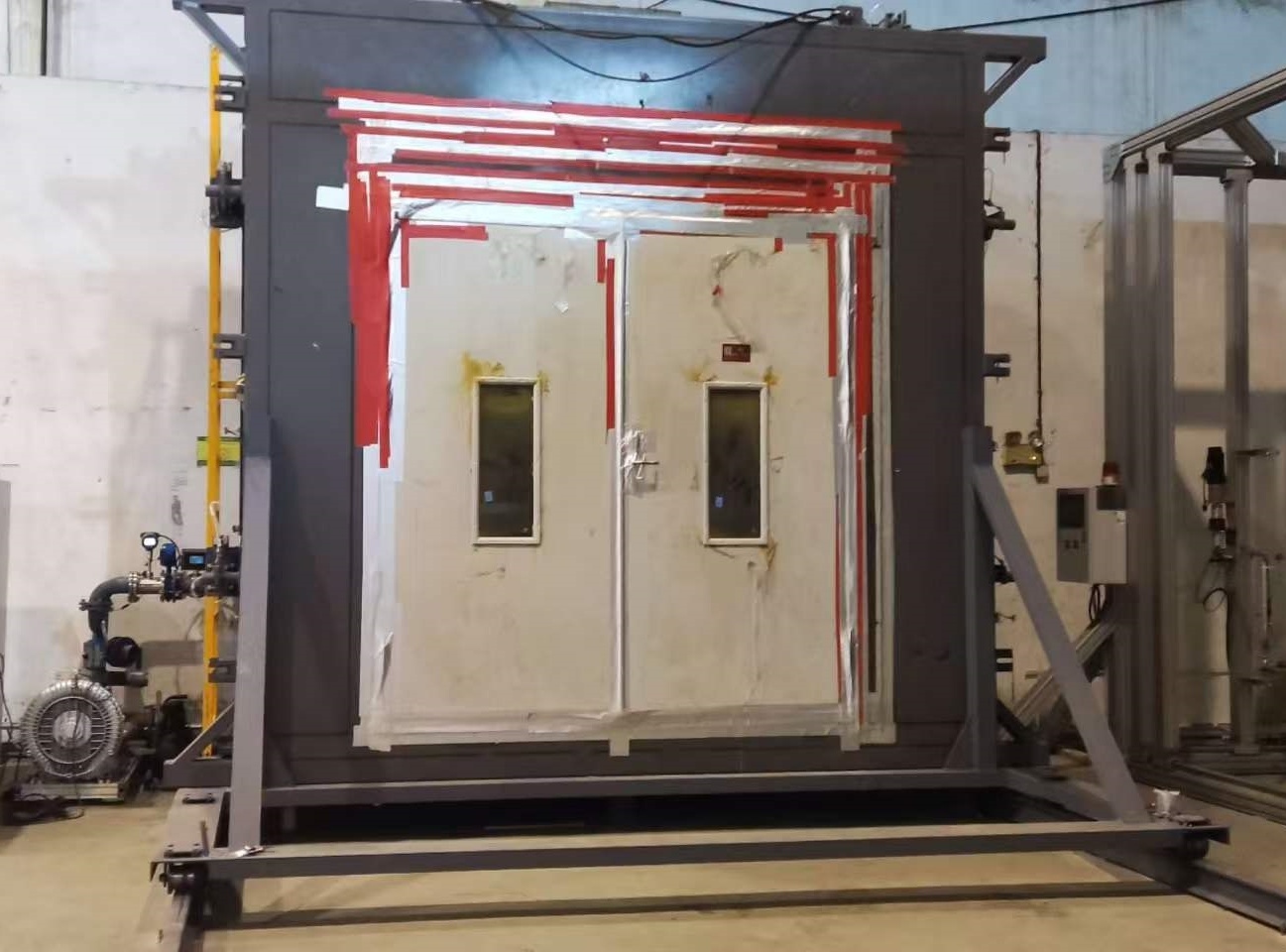

依据GB/T41480-2022、BS-EN1634-3-2004、ISO 5925-1:2007、UL1784-2009标准及《防火门的防烟性能试验方法》对防火门进行防烟性能测试，同时满足卷帘烟雾控制试验的要求，测量门、卷帘的泄漏率；常温状况，试验装置可模拟正反两面的漏烟速率测定，无需重新安装试验门。

二、技术指标

1．工作电源：AC380V±10%  50Hz；

2．加热功率： 90KVA以上，满足升温曲线要求；

3．炉内压力：0-100Pa(可调）,通过变频旋涡风机来达到设定压力（10、12.5、25 、50、75Pa、或者0~75Pa内任意值)；

4．炉内体积 ：3.4m(宽）*3.4m（高）*1.2（0.9+0.3）m（深）；

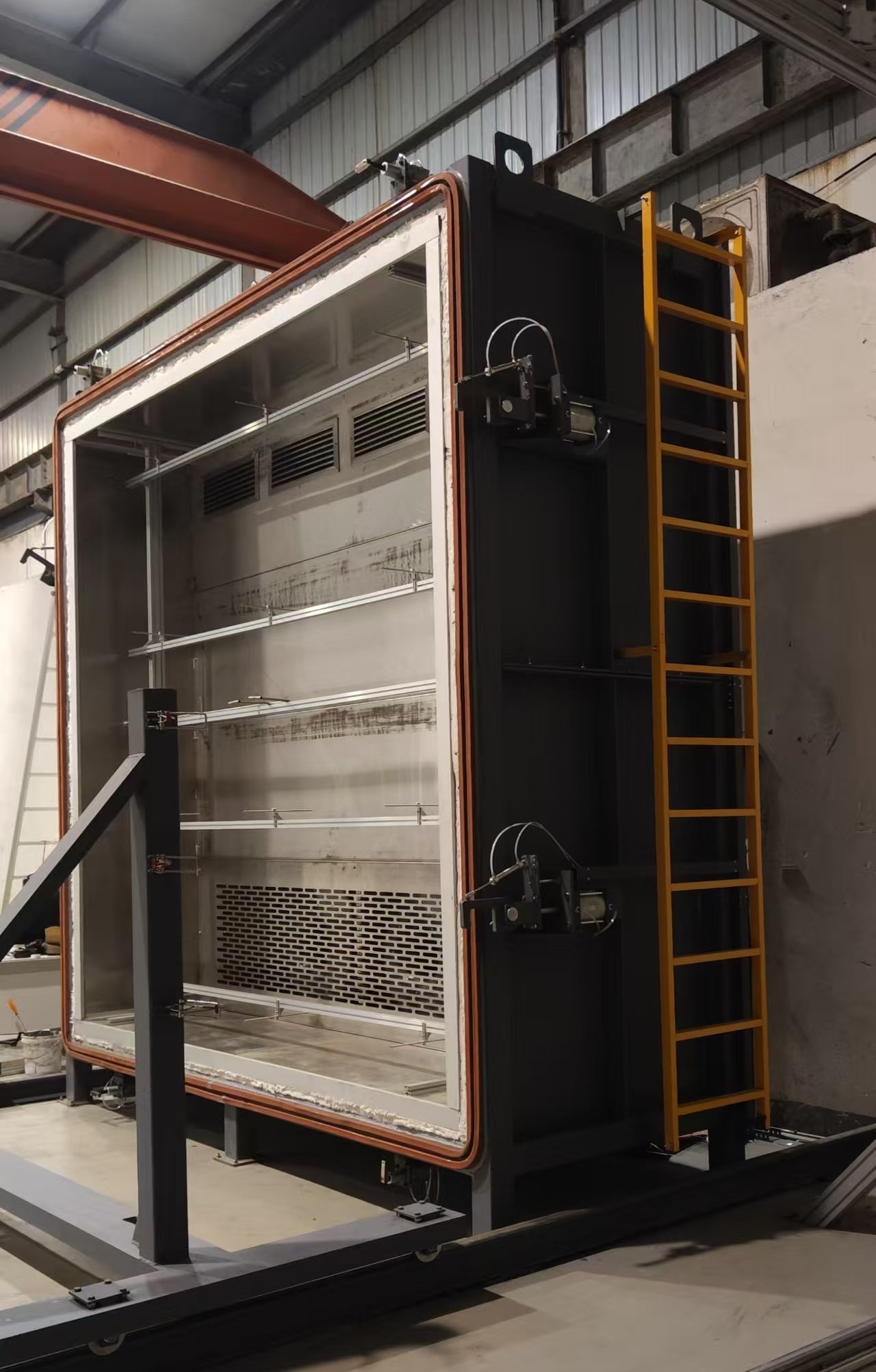

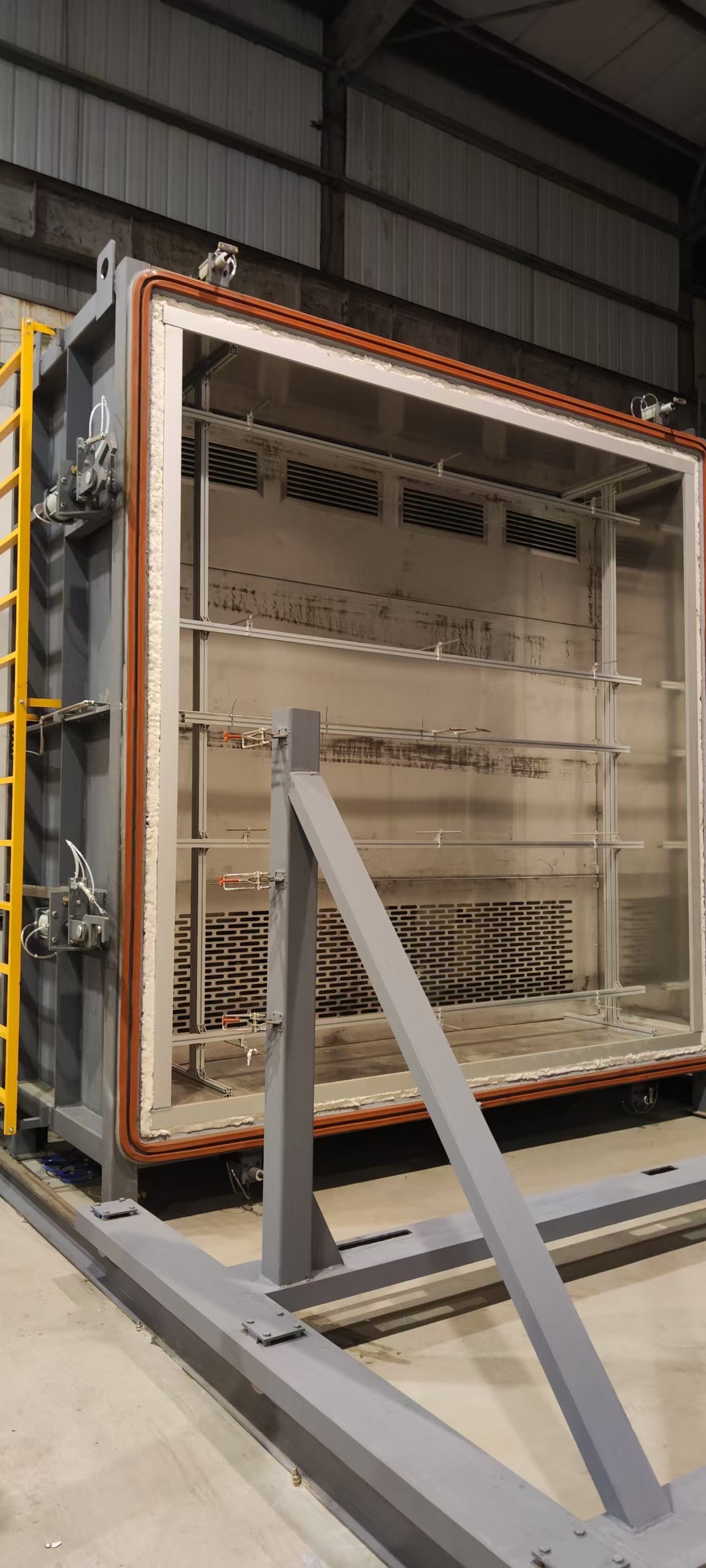

5．炉体结构：内侧为304不锈钢，外侧为槽钢+A3喷漆，中间保温层，保温材料厚度75mm，侧面留有测量门，以方便实验进入试验箱内观察各个参量；

6．引流板：材质304，可前后移动100mm；

7．样品架：1套，采用螺杆方式紧固密封，样品门安装采用轻质砖砌墙并根据选择的密封罩批墙平整；

8．循环风机：使试验箱体内温度均匀符合标准要求；

9．温度测量：12支直径1.0mm的K型热电偶。

10．压力测量：通过微差压传感器，±100Pa，精度至少为±1Pa；

11．流量计：0.07-100m3/h，精度±1.5%，双向；

12．整体泄漏量:密封性好，在50Pa条件下Qapp(20)+Qsup/assoc(20) 不超过 7m3/h；

13．加热：采用翅形干烧管加热，智能PID温度控制；

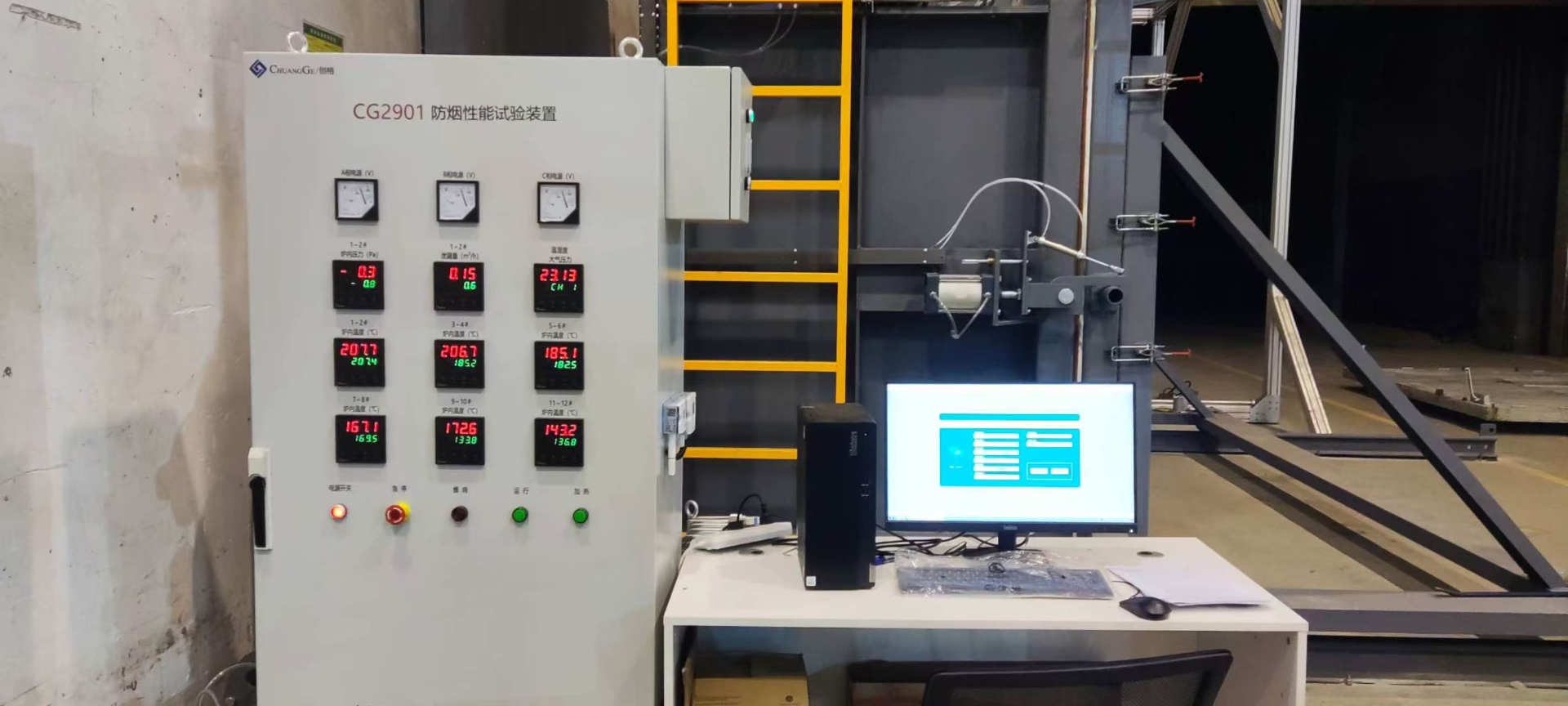

14．系统采用PLC+上位机控制；
