电线电缆耐火性能试验机

                                             CG2505电线电缆耐火性能试验机

一、概述：

依据GB/T19216.11-2003相关标准要求，用于测试在火焰条件下电缆光缆、数据电缆的线路完整性试验，火焰温度不低于750°C进行试验。提供独立负载，额定电压1 kV及以下。电线电缆类在标准要求的火源、温度场和时间下能持续的运行能力，由一套试验架、一套燃烧器、一套燃气空气调节、一套负载与控制柜组成，试验箱采用工业铝型材和不锈钢制造，耐烟、气腐蚀。控制系统自动化程度高，具有自动点火，触摸屏显示，观察记录方便，使用稳定可靠。

二、技术参数:

1、试验架：采用工业铝型材1200mm宽*590mm深*420（700）mm高

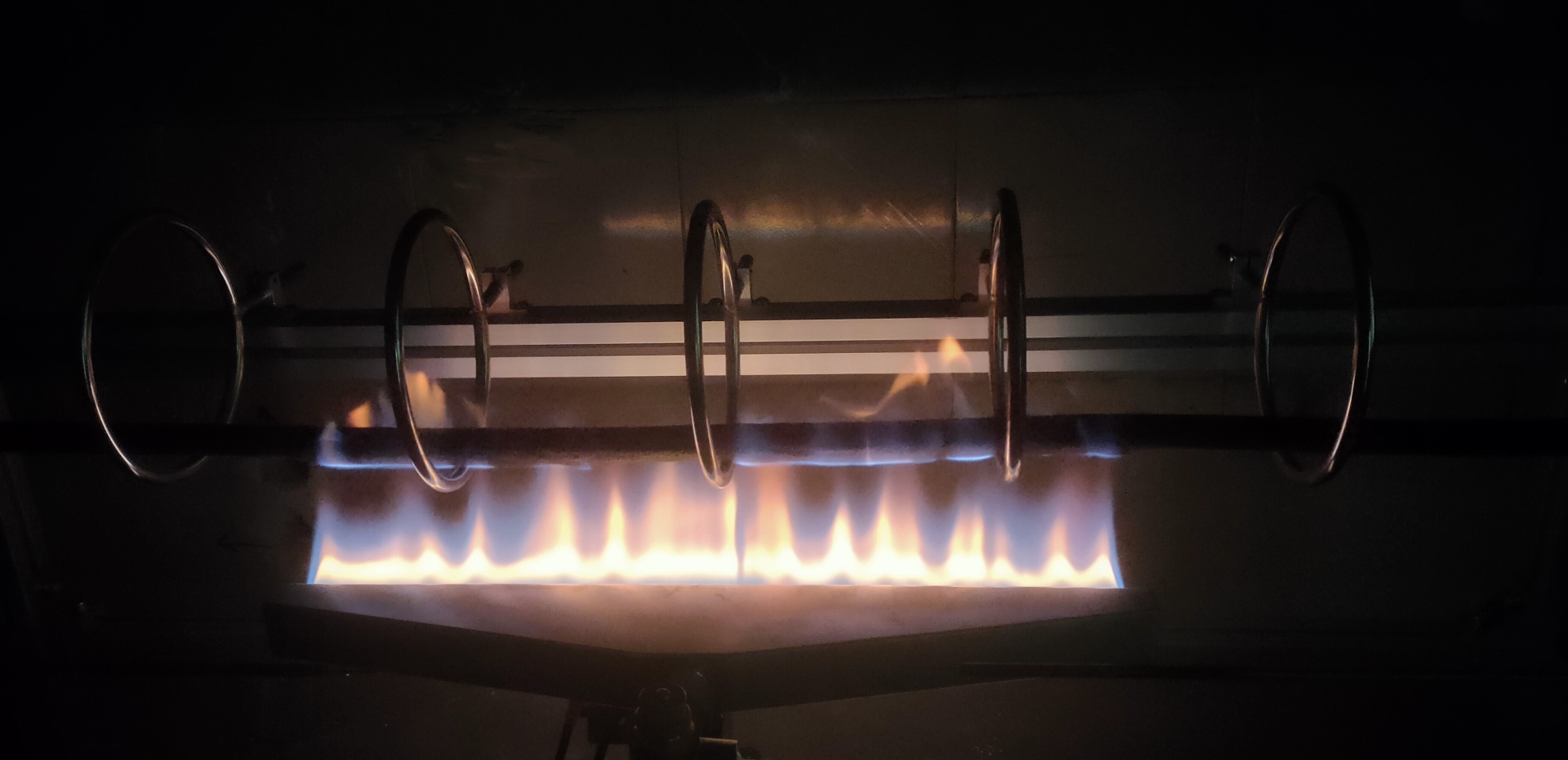

2、燃烧器：带型丙烷气体喷灯,喷嘴长500mm,宽15mm，喷嘴上有三排错开的小孔，孔直径为1.32 mm孔距为3.2 mm，带有文丘里混合器（两套），可前后移动校准温度；

3、空气流量范围：0.1-10m³/h；燃气流量范围：0.1-1 m³/h；

4、燃烧系统采用玻璃转子流量计和压力调节；

5、带测温装置（K型热电偶），在750+50℃条件下，燃烧10分钟，两热电耦温度差不得超过40℃

7、试验过程自动控制，具有智能检测功能，当试样在试验过程出现短路时，自动报警及关掉火源。

8、试验架提供标准要求的5个内径大约为 150 mm金属环，金属环距离可以自由调节，方便试品固定托住。

9、试验架1梯架：1200mm宽*600mm高，承重30kg；

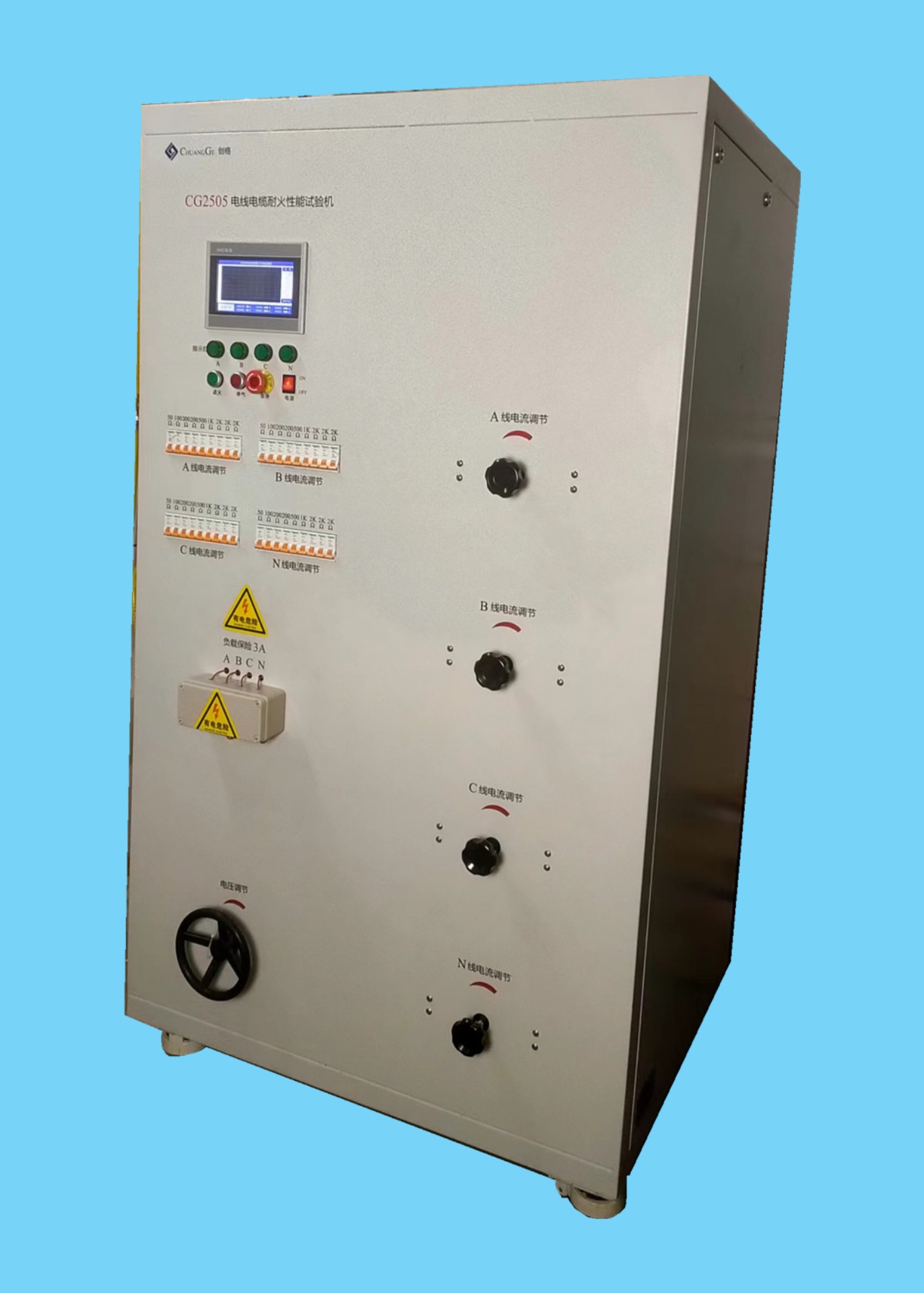

10、试验负载（1套）：

1)   试验电压50~1000V可调；

2)   电流范围：0.1～3A，试验电流可按标准要求调节，但大于3A则保护；

3)   负载容量应能保证试验电流接近3A时仍然可以保证试品继续试验。

4)   电气回路有适当保护装置，以确保燃烧或电缆击穿过程，不会触电且设备不会因为电缆击穿造成故障。

5)   于燃烧期间待测电缆之电气回路完整性试验，各回路(三相)及中性点必须串接保险丝来保护升压变压器，当保险丝融断时，带有指示灯，用来显示融断或接地相位。

11、为了方便操作，在校准温度时，试品固定位置偏离火源，待校准好火源后，通过手动方式把试品移动到火源位置。

12、自动侦测两根热电偶的温度，通过触摸屏显示温度曲线，且在超出标准设定温度上下限时，提示报警（显示曲线时间范围15分钟）。
