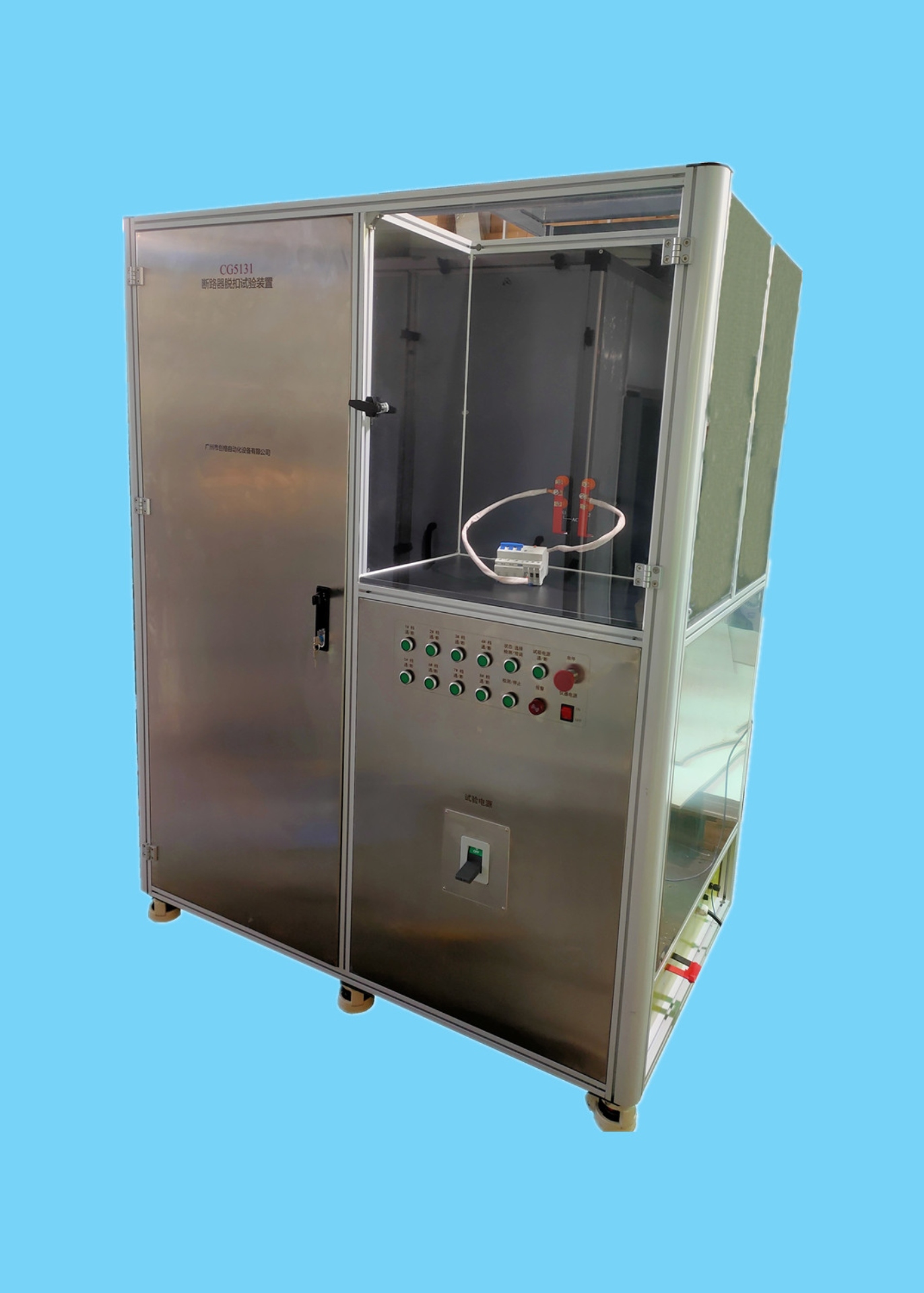

断路器脱扣试验装置

一、概述：

依据标准GB10963.1条款的要求。适用对断路器进行瞬时脱扣测试；可能依据标准要求设置测试流程，测试过程全自动无需人为干预；也可以单项手动操作测试。所有测试数据自动保存，自动根据设置值结果判断，C#开发，测试数据存储本地数据库，系统可按条件查历史数据，可导出EXCEL表格，可以根据要求设计报告格式。预留系统升级接口，方便试验室系统升级系统统一管理设备。

二、技术指标

1、设备电源：AC220V±10%/50HZ，5A；

   试验电源：AC 220V/50Hz，最大320A，瞬时功率最大约90KVA；

试验电流：额定(长通型)电流5～120A，脱扣电流10～320A；

测量精度：±0.5%读数+0.5%满度.；

2、试验环境：5-35℃；

3、试验工位：单相单路负载；

4、试验开路电压：AC30~250V可调；

5、1.13In转、切换时间：1~7200秒可预置，采集精度：0.1S；

6、1.45In时间：1~7200秒可预置,，采集精度：0.1S；

7、2.55In时间：0.1~720.0秒可预置，采集精度：0.1S；

8、3In时间：0.01~3.00秒可预置，采集精度：0.1S；

9、5In时间：0.01~3.00秒可预置，采集精度：1S；

10、10In时间：0.01~3.00秒可预置，采集精度：1S；

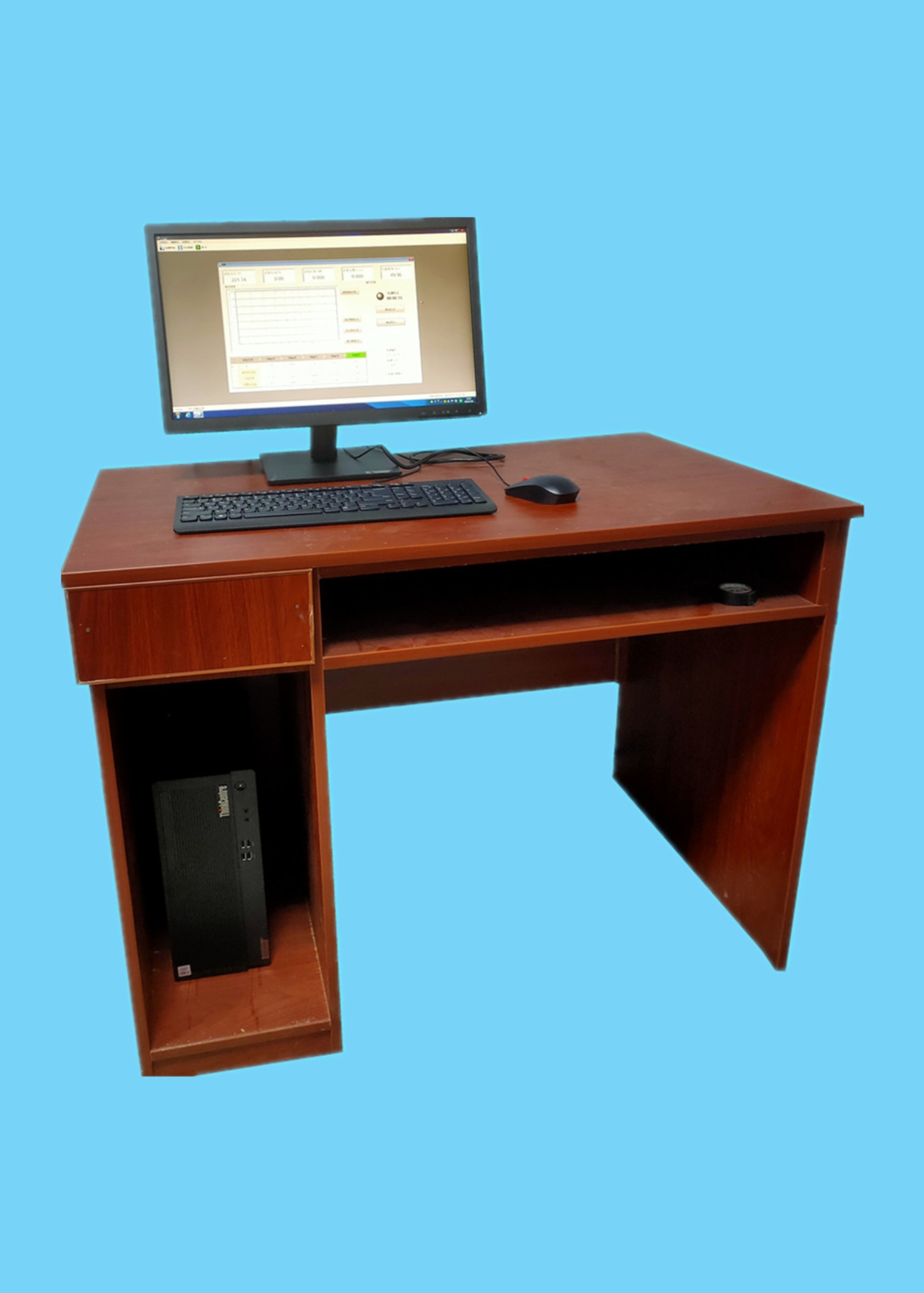

11、设备控制系统采用智能PLC控制+上位机显示。
