建筑构件表面火焰蔓延试验装置

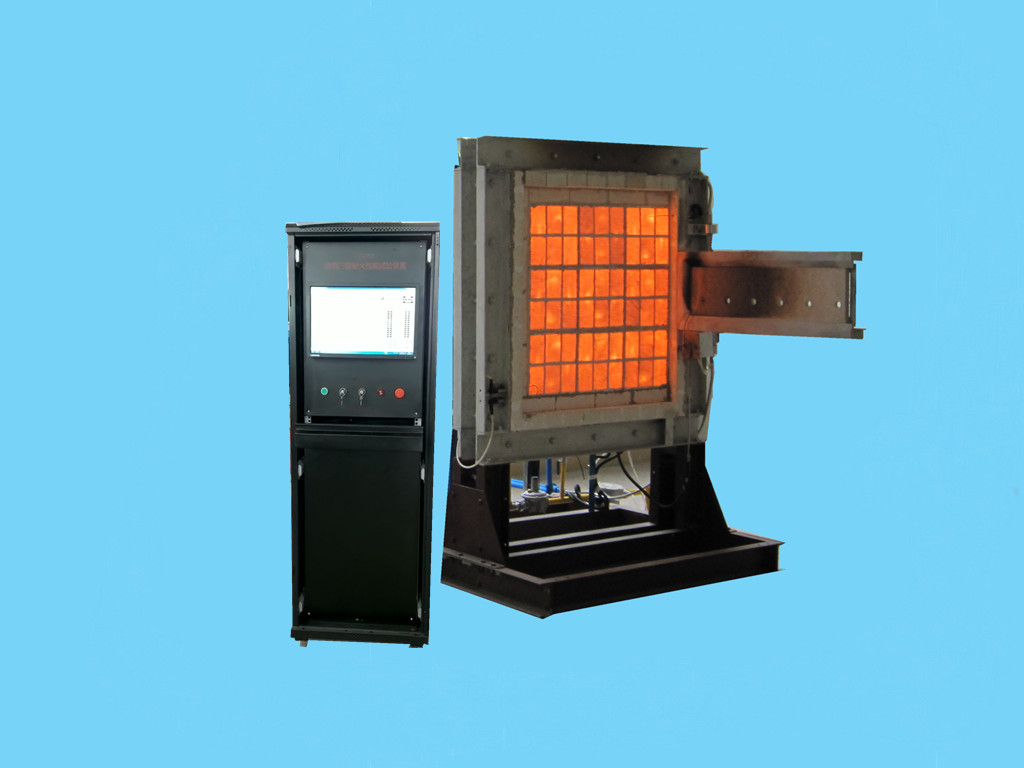

CG2615 建筑构件表面火焰蔓延试验装置

概述：

依据BS476-7相关标准要求，进行建筑构件材料表面火势蔓延的试验。设备由垂直安装的辐射热源板及样品支架构成。辐射板热源由可燃性气体和空气混合燃烧提供。

技术特性：

电源AC220V±10%  50Hz

辐射热源板（主火源）：面积：850㎜×850㎜，多孔型燃烧器座，设计应保证混合气更充分地燃烧，试验过程中热源板上应无任何明火燃烧现象。

辐射板四周由耐火混凝土组成，周围与板间隙用柔韧的不燃绝热材料塞住。辐射板中心高于地板1250 ± 100 mm，辐射板置于一个刚性金属支架上。

辅助燃烧器（次火源）：内径为3毫米，外径为6.4毫米。放置在离样品表面(28 ± 2)毫米的地方，高于试品安装架下边缘(6 ± 2) mm，距安装架垂直边缘（15 ± 5) mm的。

试样安装板：是一与辐射板相对形成转轴的水冷式钢架面板，上通冷却水。安装板跟试品在它们的顶部和底部边缘重叠20 ± 5 mm保持试品周边冷却，并以弹簧加载夹具夹住样品。

冷却水温：应可调控，保证试验期间最高不能超过35°。

火焰和燃气关联保护开关及装置（含次火源、供气、停气控制按钮）

热通量测量系统（进口水冷式热流传感器）

结构、控制系统：

试验室本体由底架、辐射热源板、热源供气系统（包括燃气、空气及混合装置），燃气流量控制系统（压力和流量控制）、试品安装板、冷却水系统（包括水路、水泵和水冷却装置等）和试验校对板。

试验测试控制系统由压力采样系统、温度采样控制系统、信号采集系统、电脑系统、配以设计合理的测试及采样电路组成。

当系统发现安全问题信号时，可实时反馈系统，采取紧急关停的安全措施。

热电偶产生的电信号可经温度变送器或直接送到记录仪或计算机，试验过程中，平均温度、单点温度应能随时显示。

试验测试控制系统由温度采样控制系统、信号采集系统、电脑系统、配以设计合理的测试及采样电路组成。用户可较方便地实现测试项目的开始、测试过程的控制、测试参数的设置、各类测试数据通过传感器采样输送到电脑，电脑自动运算和处理后可以存储或打印成表格（曲线图）。软件可自动按温度曲线程式控制，并自行纪录炉温、炉压、试品背温等数据。

系统可显示数据、输出查询wq的数据及曲线；并可输入被测样的编号、测试日期等，提供查询功能。系统对测试样品自动将其编号和温度曲线、数据存入系统内的数据库。

设备具有电安全保护报警功能，过温度保护报警功能，以及设置具有试品爆炸冲击的防护罩。

电脑测控系统,含品牌计算机及19吋液晶显示器、激光打印机及软件系统。

系统不对样品做最后的合格判断。

水冷式进口热流计

排烟系统：含烟罩（集气室）、排烟道、可调速抽风机、10米管道（选配）

试验样品尺寸：1m×1m
