热水器加热胆耐压密封性试验装置

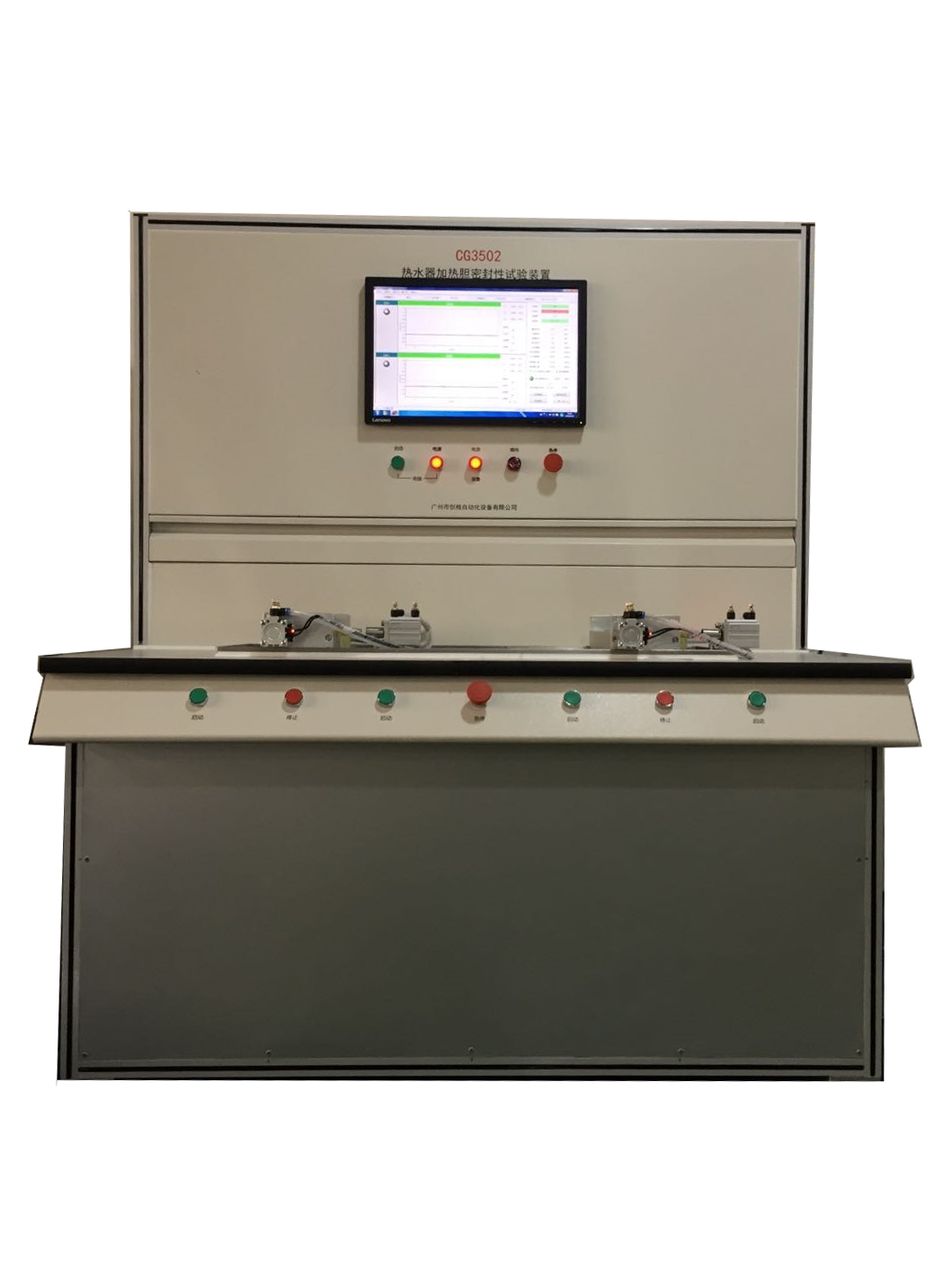

CG3502热水器加热胆耐压密封性试验装置

概述

设备主要用于即热式热水器加热胆的密封性能检测，机器正常运行时，各功能区各自独立运行，不会相互影响。采用高精度压力变送器采样,经过系统处理将各种信号量进行判别,并将判别结果输出(声光报警)。

试验装置采用铝合金架构，外形美观大方，操作简便；整机管路循环系统，通过水槽循环利用水源。

采用进口PLC主程序和上位机操作系统，测试参数及控制信号实现计算机与测试系统之间实时传输，电脑实时保存、记录、统计、分析，每个工位独立设置并有记录故障。人机界面友好灵活，原始记录存储，合格率、统计报表可以按型号、时间、等方式方便查询管理，自动生成检测报表。

技术性能指标：

工作电源：AC380V±10%  50Hz；

测试工位采用0.25级的压力变送器，水泵输出采用0.25级的压力变送器；

采用进口PLC 控制；

压力显示为相对压力值，测试范围0.2～1.2Mpa；

控制压力精度：±5%；

最高限压：1.2MPa；

  本装置包括：增压系统、测量系统、控制软件；

  测试软件含有权限管理设置，方便负责人权限管理；

  工位：2个（一人操作，每工位测试时间≤50S，包含样品装夹和测试（灌注、平衡、检测和漏压排空））；

  检测完成，可预置腔体排空，时间0.1～99.9S；

  保护功能：防呆、误操作、快速急停保护功能；

  备注：试品安装夹具气动
