立式液位检定装置

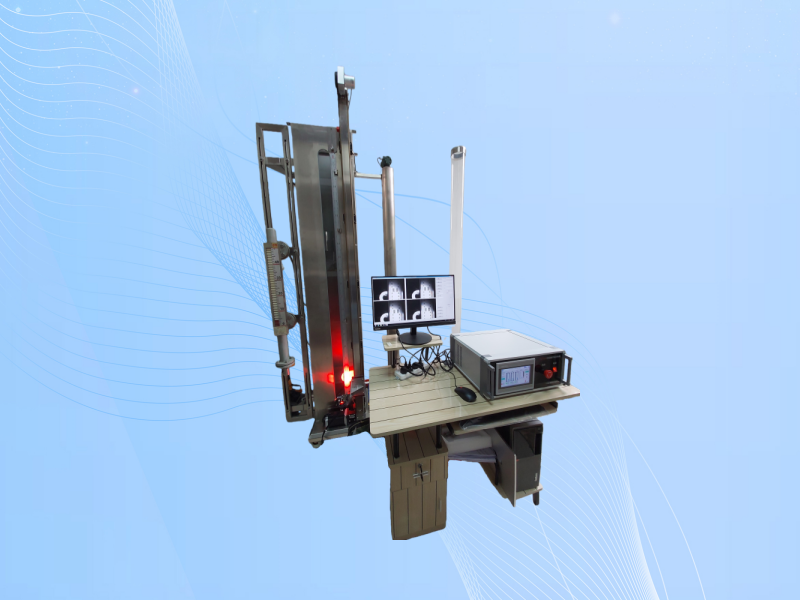

                                                     CG6501立式液位检定装置

一、 概述：

依据JJG971-2019《液位计》检定规程设计，不锈钢水箱（长400mm、宽300mm、高2200mm）、圆柱形有机玻璃检测筒（直径114mm、2200mm）、圆柱形不锈钢专用检测筒直径（89mm、高2000mm），带连接法兰、液位高度玻璃显示管、带有检定控制阀及排水阀及固定被测液位计的夹具等，可保证液位计参考平面与装置的水平基准面垂直且偏差不大于1度。满足液位计/变送器(磁翻板/磁致伸缩/电容式、投入式、射频/振动/音叉/超声波/导波雷达、钢带/玻璃管/玻璃板/外贴/视窗式、浮标/浮球/浮简/浮子式、静压/差压式等的液位检定；

二、 技术参数：

1、电源：AC220,50HZ；

2、检定不锈钢水箱：采用304不锈钢，长400mm*宽300mm*高2200mm，水箱正面（400面）安装有一条离水箱底部约50mm的钢化玻璃视窗，视窗尺寸为2000*50；

3、视窗尺寸：2000*50；

4、工作介质：水

5、钢直尺：

1）测量范围：0-2000mm;

2）最大允许误差：±0. 35mm 尺面平面度不超过0.60mm，尺的端边和侧边直线度不超过0.04mm，尺的端边和侧边的垂直度不超过0.09mm；

6、投入式液位传感器：0.3级（液位的初步设定）；

7、测量接口:侧装系列 DN50，顶装系列 DN 150,配转换接口，接口规格根据使用方需求确定

8、数字信号采集接口: RS 232/RS 485;

三、控制方案：

1、采用采用PLC控制+触控屏控制显示方式；

2、检定不锈钢水箱内安装有投入式液位传感器和直钢尺，通过触摸屏设定水位高度，PLC读入液位传感器的水位信息，反馈控制电磁阀开关。同时滑台升到设定高度位置，保持摄像机与水位高度水平，水位高读数通过观察摄像机信息，人工读取。

3、水位刻度图像信息独立配电脑，图像数据保存后可查询溯源。
