光伏组件防火性能试验装置

               CG2804光伏组件防火性能试验装置

一、 概述：

依据标准光伏组件防火性能试验方法报批稿及UL790标准要求，结构按图9示例。根据光伏组件应用的不同屋面场景，选用不同基板模拟屋面结构，将光伏组件安装在相应基板上，采用不同试验方法测试光伏组件的对火反应，根据光伏组件的燃烧特性以及光伏组件对基板的保护能力，将光伏组件分为A、B、C三个防火性能等级。

采用间歇施火试验、火焰蔓延试验、燃木试验、飞火试验测试光伏组件防火性能的试验方法。

二、技术参数：

1.试验台面：用于安装被测光伏组件，尺寸约3900×1100㎜（实际太阳能板组件尺寸根据不同将空隙部分填充），试验平台尾部边缘带隔离板；

2.试验平台角度可调节：最大127／300； 倾斜不超过416mm/m；

3.模拟屋檐和檐口：由不可燃材料制成的构件；

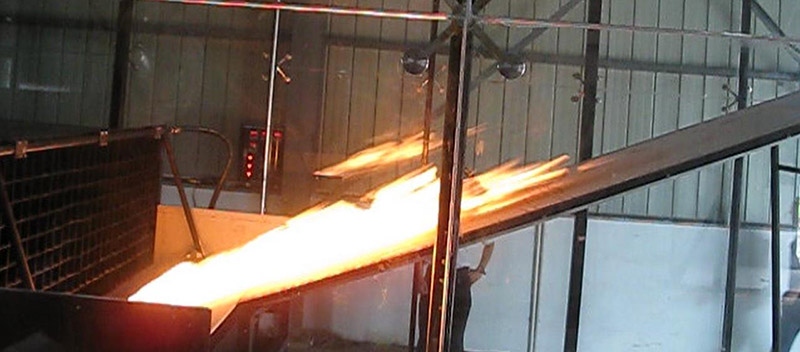

4.燃烧器：其结构为:一段长1.12m, 标称DN50mm (外径60.3mm) 的管道，在朝向试验平台的方向开有一个宽12.7mm，长910mm的缝。该燃烧器由标称25mm (外径33. 4mm)的管道从两端送燃气以维持均匀的压强。，调节燃烧器使得火焰呈三角形，火焰底端与水泥板接触位置宽约900mm，火焰沿着基板向上宽度缩小到约152mm。调节燃烧器燃气流量，使得A 级火焰、B级火焰温度为（760±28）℃，C级火焰温度为（704±28）℃。火焰温度测量采用标称直径为 2.0mm 的 K 型热电偶，热电偶测量位置位于距离基板底端中心朝向火源方向12.7mm且距基板表面 25.4mm 处，待火焰稳定后，每10s记录一次温度，校准时间为120s，取火焰平均温度；

5.火焰可以通过调节阀门方便调节，可从150mm调至300mm；

6.火焰施加时间、间隔时间：在1～99分99秒可预设；

7.试验循环次数：0-99次可设（根据防火性能等级要求）；

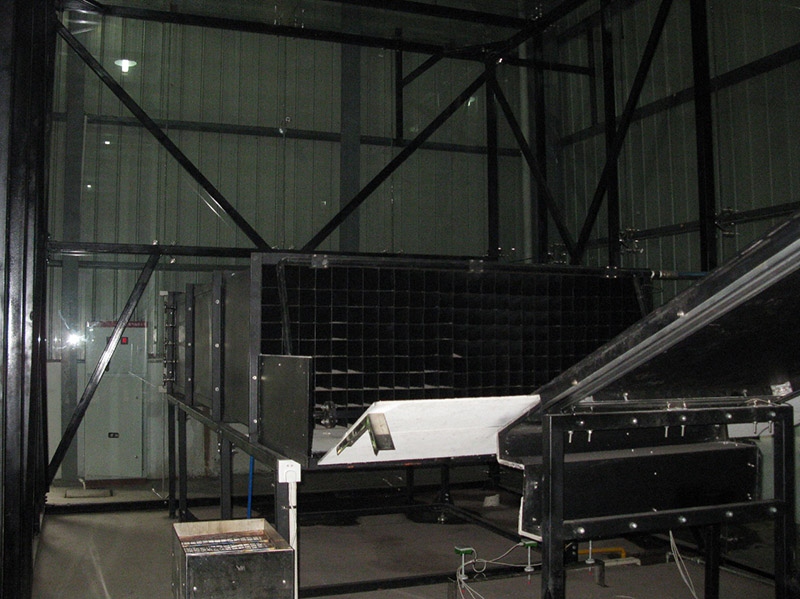

8.送气通道：尺寸约高762×宽2130×长3500，带有均风管，保证风道送风均勻，不产生紊流。在指定处（6.4条款），三个点测试风速，在10分钟内均同时满足5.3±0.2m/s；

9.送气风量：风机风量约10000－45000m³／h。采用变频调节，保证测试过程气流从被测组件样品上表面均匀流过。气流速度用一块1m*1. 3m的胶合板在测试前标定，把胶合板放在斜坡上，倾斜度为:沿水平方向每增加300 mm，垂直高度增加127 mm，3个测量点位于斜坡中部，离板面高94mm，1个位于中心位置，2个位于距两边76 mm处，气流速度应为( 19+0.8) km/h；

10.配风速传感器；

11.配长度量具，0～1000㎜±1㎜，以及卷尺5m±1㎜；

12.控制系统可测量和显示：

温度：0～1000℃±2％，配置直径不大于￠3的K型热电偶；

时间：0～999S／999min；

13.试验过程自动控制；

14.系统配有燃气超压保护功能，合漏电、过载、短路保护；

15.试验用基板：按图1、图2、图3、图4、图5、图6、图7、图8要求各配置2套；

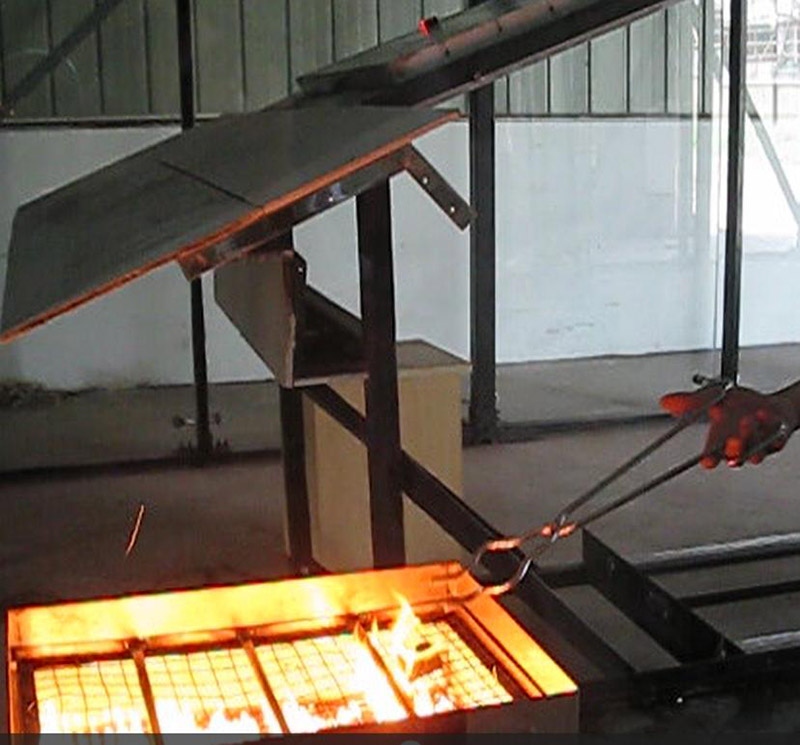

16.试验木垛：按燃木试验，图10的A、B、C试验各配置2套；

17.气体点火器：用于点燃木垛，使其在空气中稳定燃烧。在喷嘴上方58.7mm处测得温度为888±28 °C ；

18.燃气：采用天然气;

19.引风排风系统：采用置于试验台面上集烟罩和必要变频风机、变频器和风管接入到用户净化系统；

三、软件系统：

1、采用上位机控制系统，配以设计合理的测试及采样电路、用户可较方便地实现测试项目的开始、测试过程的控制、测试参数的设置；

2、各类测试数据通过传感器采样输送到电脑，电脑自动运算和处理后可以存储，查询或打印；
