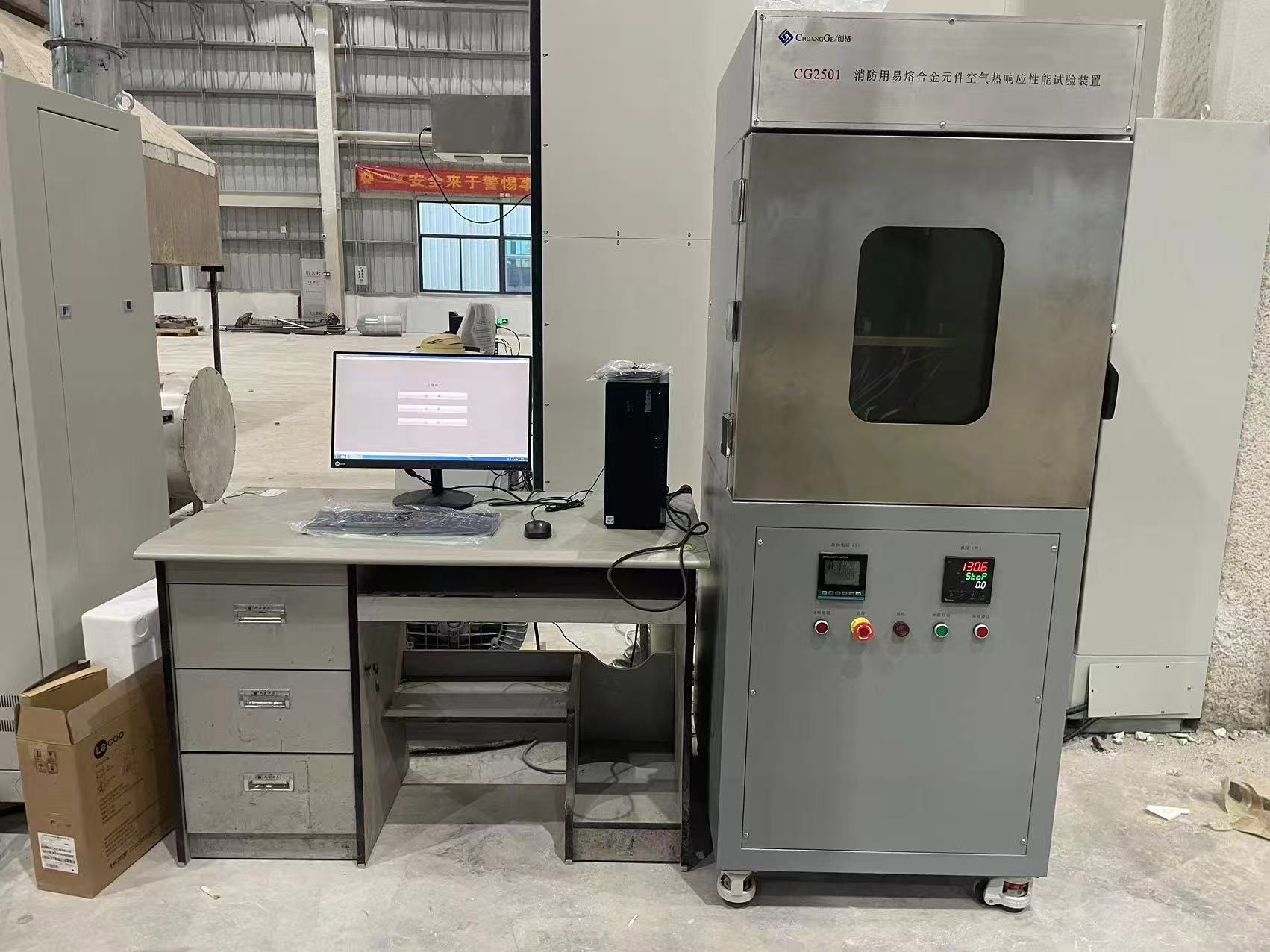

消防用易熔合金元件空气热响应性能试验装置

一、概述：

   依据XF863-2010，条款4.5空气热响应性能试验，加热烘箱加热面积能完全覆盖10只易熔合金元件同时加热，加热时间-温度关系按表4要求，测控系统自动记录易熔元件动作温度和动作时间，控制系统采用PID多段温控技术+上位机测控系统，根据测温模块上传实际温度与设定升温比对进行升温控制；

二、技术参数：

1.电源：AC380V/50Hz，36KW；

2.安装卡具：10工位，采用扳手预加力；

3.扭矩测量:扭力范围:1.5-30N.m，精度±2%，最小分度0.1N.m；喷头安装扭矩为10.8-24.4N.m；

4.试验箱：约1000mm宽*800mm深*1700mm高；

5.有效加热面积：不小于350mm*350mm；

6.多路采集模块：12路，精度0.3级；

7.智能温控系统：APID自整定自适应技术，多段控温，满足XF863-2010表4升温要求，控温精度0.2级；

8.消防喷头易熔合金失效判断：每一工位配备动作探测器，可实时记录每个试验工位易熔合金失效温度；

9.智能控制系统：采用监测测服务器，所有测量数据不可优化修改，可独立计量；

10.配备上位机系统；
