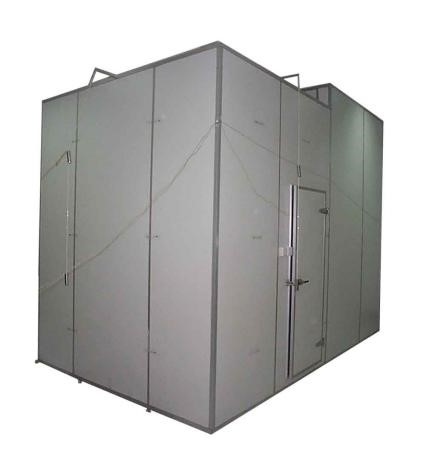

建筑门窗保温性能试验装置

                                                CG2711建筑门窗保温性能试验装置

一、概述：

依据GB/T8484-2020《建筑外窗保温性能分级及检测方法》，采用标定热箱法检测建筑外门窗传热系数。试件一侧为热箱，模拟供暖建筑冬季室内气温条件；另一侧为冷箱，模拟冬季室外气温和气流速度，在对试件缝隙进行密封处理，试件两侧各自保持稳定的空气温度、气流速度和热辐射条件下，测量热箱中加热装置单位时间内的发热量，减去通过热箱壁、试件框、填充板、试件和填充板边缘的热损失，除以试件面积与两侧空气温差的乘积，测得到试件的传热系数K值，用于测量建筑外窗、外门及幕墙等围护结构的传热系数和抗结露因子；

二、技术参数

1.试验电源：AC380V 12kW

2.场地空间：>6000*5400*6000mm；

3.测试预留洞口：3.0m*3.0m，冷、热箱双开门；

4.热箱内净尺寸：≧3300*3300mm（宽*高），进深≧2000mm；

4.1.热箱采用冷库专用聚氨脂板，热阻值≧4.0 m²·K/W；

4.2.热箱内导流板：采用户外型高强度硅酸钙板，表面喷涂纳米隔热防腐涂料。面向试件表面的半球发射率≧0.9；导流板安装于可移动支架上，距试件框热侧表面150 mm~300 mm 的平面内可调，导流板尺寸≧3300*3300mm（宽*高）；

4.3.热箱导流板与试件间应均匀布置9个空气温度测点，进行热辐射屏蔽。热箱每个壁的内外表面各均匀布置至少9个温度测点，温度传感器粘贴材料的半球辐射率与被测表面相近。温度传感器测量不确定度不大于 0.25 K。

4.4.热箱应采用稳压电源加热装置加热，计量用功率表的准确度等级0.5 级；

5.冷箱内净尺寸：≧3300*3500mm（宽*高），进深≧2000mm；

5.1.冷箱采用冷库专用聚氨脂板，表面不吸湿、耐辐射，热阻值≧4.0 m²·K/W；

5.2.冷箱内导流板：采用户外型高强度硅酸钙板，表面喷涂纳米隔热防腐涂料。面向试件表面的半球发射率≧0.9；导流板安装于可移动支架上，距试件框热侧表面150 mm~300 mm 的平面内可调，导流板尺寸≧3300*3300mm（宽*高）；

6.试件框：

6.1.试件框外尺寸：≧3300*3300mm（宽*高），与热箱尺寸一样；

6.2.试件框热阻值：≧7.0 m²·K/W，表面采用不吸湿、耐腐蚀材料；

6.3.试件框热侧、冷侧个表面均匀布置6个测温点；

7.填充板：采用导热系数小于 0.040W/(m·K)的匀质材料。填充板热侧、冷侧表面均匀布置至少 9 个温度测点，温度传感器粘贴材料的半球辐射率与被测表面相近；

8.环境空间：

8.1.整套设备安装在装有PTC热平衡精密空调环境下的实验室内，实验室采用50厚岩棉彩钢板搭建，环境空间空气温度波动不大于0.5K，热箱壁内外表面平均温差应小于1.0 K。

8.2.实验室围护结构具有良好的保温性能和热稳定性，墙体及顶棚内表面进行绝热处理，内部采用冷光源，实验室不开窗，保证太阳光不直接透过窗户进人室内；

8.3.热箱壁外表面与周边壁面之间距离≧500 mm；

9. 热箱温度：19℃~21℃，可设，精度：≤0.1℃；

10.冷箱温度：-19℃~-21℃，可设，精度：≤0.3℃；

11. 控湿系统：热室相对湿度≤20%；

12. 测试方式：可采用全自动检测方式。

三、产品特点：

1. 采用冷库专用聚氨脂板，每块预制板四周均埋有高强度锁具，密封良好，组装方便。特别设计的角板、T型板能十分方便地组同不同尺寸、不同温度要求的试验室。

2.试件框上下左右的4块封板采用可靠的方法加固保证封板，封板四周增加5mm塑料板，增强封板强度，方便试件拆装。底部封板采用可拆卸的活动封板，试件框开口可根据试件大小形状进行调节，更替测试门窗试件时，操作更加便捷。设备预留比标准更多的传感器，在满足大小不同门窗测试面积基础上，增加试件测试范围，提高试验精度。

3.采用冷室高度超出热室设计，避免因冷热室等高，造成冷风经过导流屏后直接吹到试件顶部从而影响试验结果。

4.所有温度传感器全部采用国际公认的高精度Pt1000铂电阻，整套设备多达100多个测温点，增加填充板和试件框测温点。采用温度测量冗余设计，避免测量点故障影响实验结果；

5.设备内部热室提供单独照明设施，方便安装试件也避免因灯具影响功率和温度，保证试验的精度。冷室门四周加装伴热带，防止门四周温差过大出现结冰造成冷室门被冻住的情况。

6.数据采集和处理系统，所有试验曲线真实显示，长期保存，能自动对测试结果进行分析处理，并及时准确的输出检测报告；
