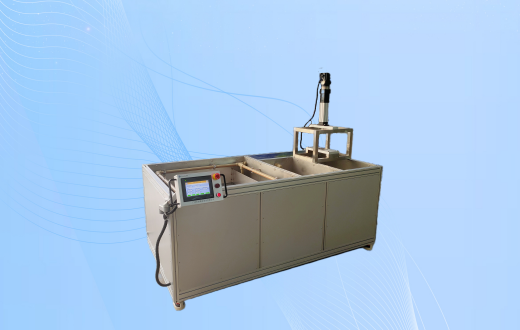

CG5602地漏综合性能试验机

一、概述：

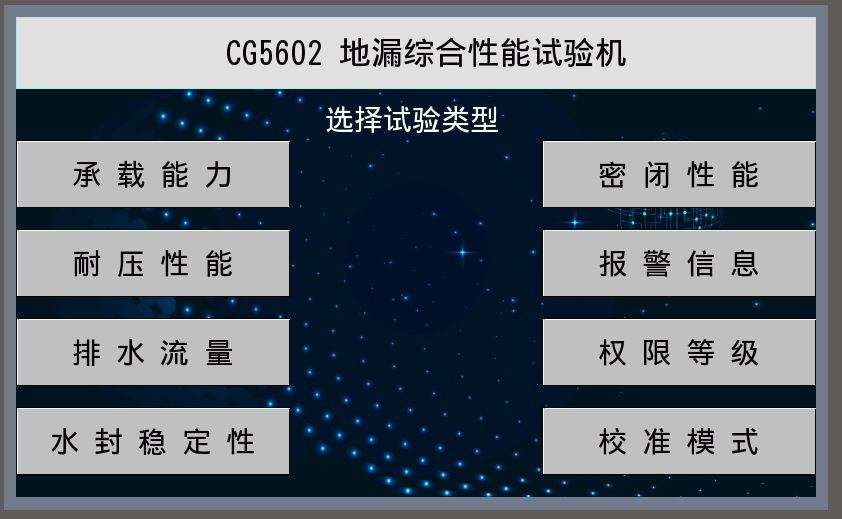

依据GB/T27710-2020，CJ/T186-2018相关条款，整套系统适用于地漏产品的承载能力、耐压性能、排水流量、自清能力、冷热循环、水封稳定性、密闭性能试验，采用模块化设计，可根据用户需求搭配不同的试验模块。采用工业铝型材加不锈钢封板，整体美观，使用方便。系统由PLC控制加触摸屏控制显示，以及专业的测试程序；

三、技术参数：

1、工作电源：AC380V，50HZ；

2、工作气压：0.3MPa～0.6 MPa，压缩空气用户自备；

3、承载能力：门式结构，伺服电动缸加载；

4、测试产品范围：地漏（单、多通道）；

5、最大加载力：1000N ，精度±5N；

6、加载速度：5N/s~10N/s；

7、水压动力源：0-200Kpa，可设定；

8、流量范围：0-100L/min ，精度0.1L/min；

9、测试水温：冷水：21℃ 热水75℃

10、保持时间：0-9999S，可设定；

11、测试模块：9个模块可根据用户实际使用需求搭配：地漏承载能力试验装置（模块），地漏耐压性能试验装置（模块），GB27710单通道地漏排水流量/自清能力试验装置（模块），CJ/T单通道地漏排水流量/自清能力试验装置（模块），多通道地漏排水流量/自清能力试验装置（模块），地漏冷热循环试验装置（模块），水封稳定性试验装置（模块），地漏寿命试验装置（模块），地漏密闭性能试验装置（模块）；

12、整机尺寸：约长6500mm*宽1200mm*高1700mm;

1、 耐压性能：

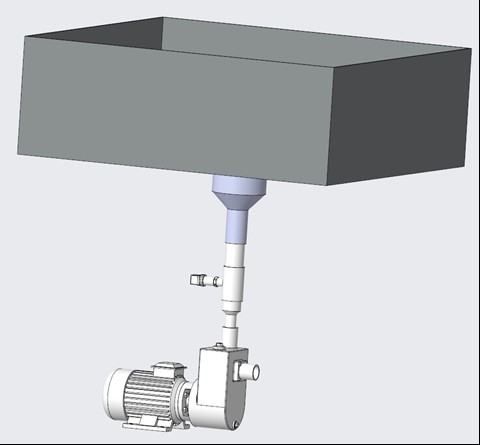

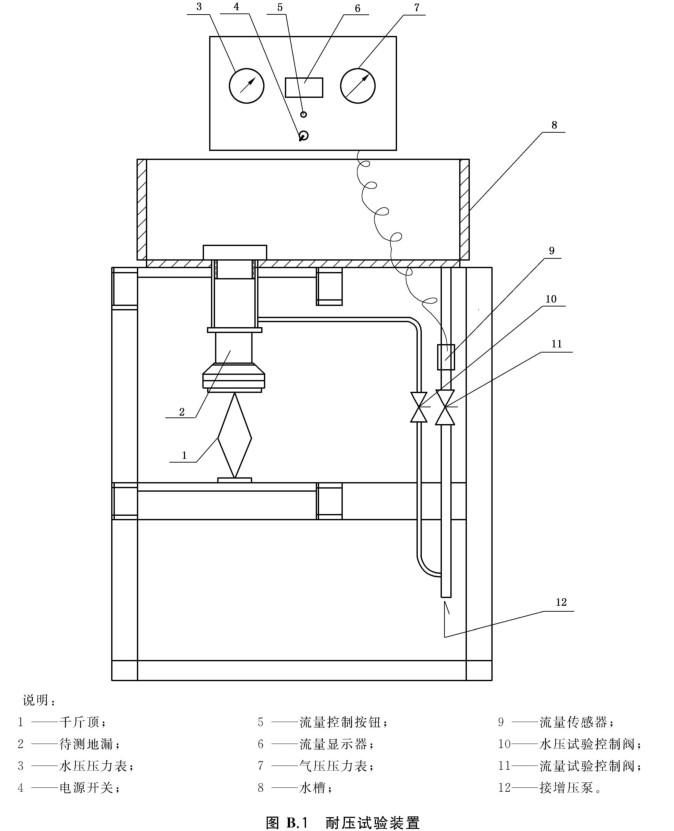

1.1、满足GB/T27710-2020标准6.6.2、7.6.2章节及附录图B.1的要求，测试水压200士10kPa，保持30士2s

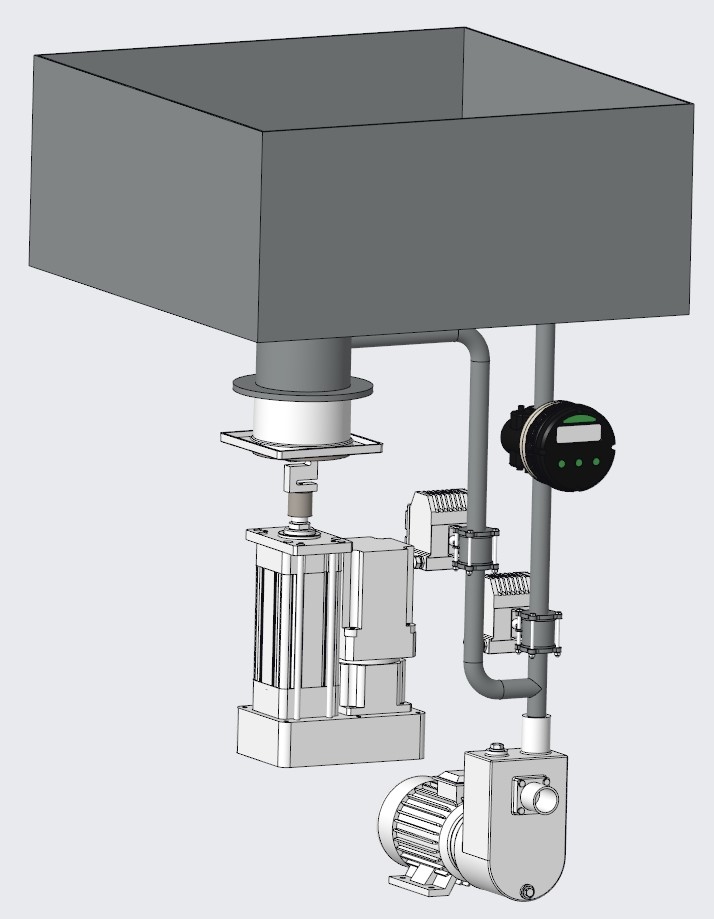

1.2、满足CJT186-218标准7.3章节及附录图B.1的要求，用力装置以0.05Kn/s~0.1 Kn/s的速度加载至产品规定荷载，同时测试水压0.2MPa，保持30 s

2、 排水流量

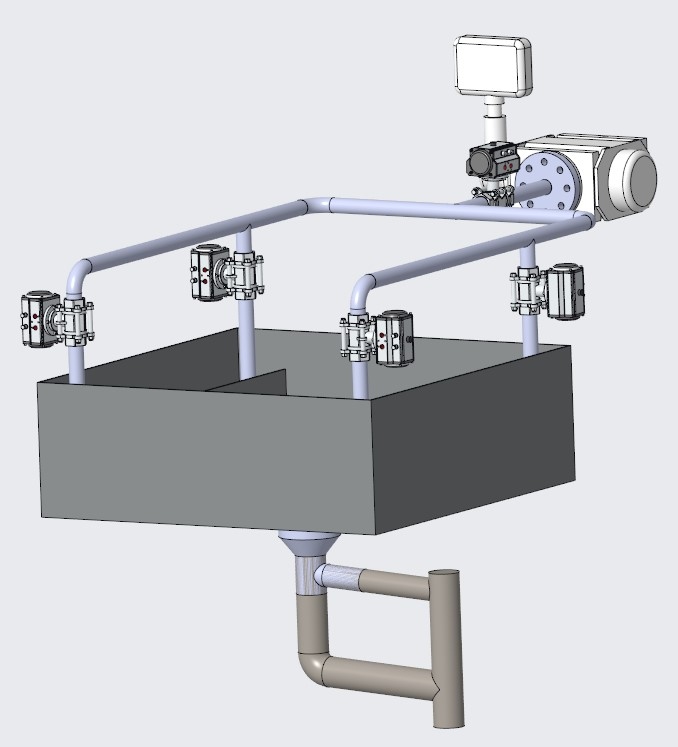

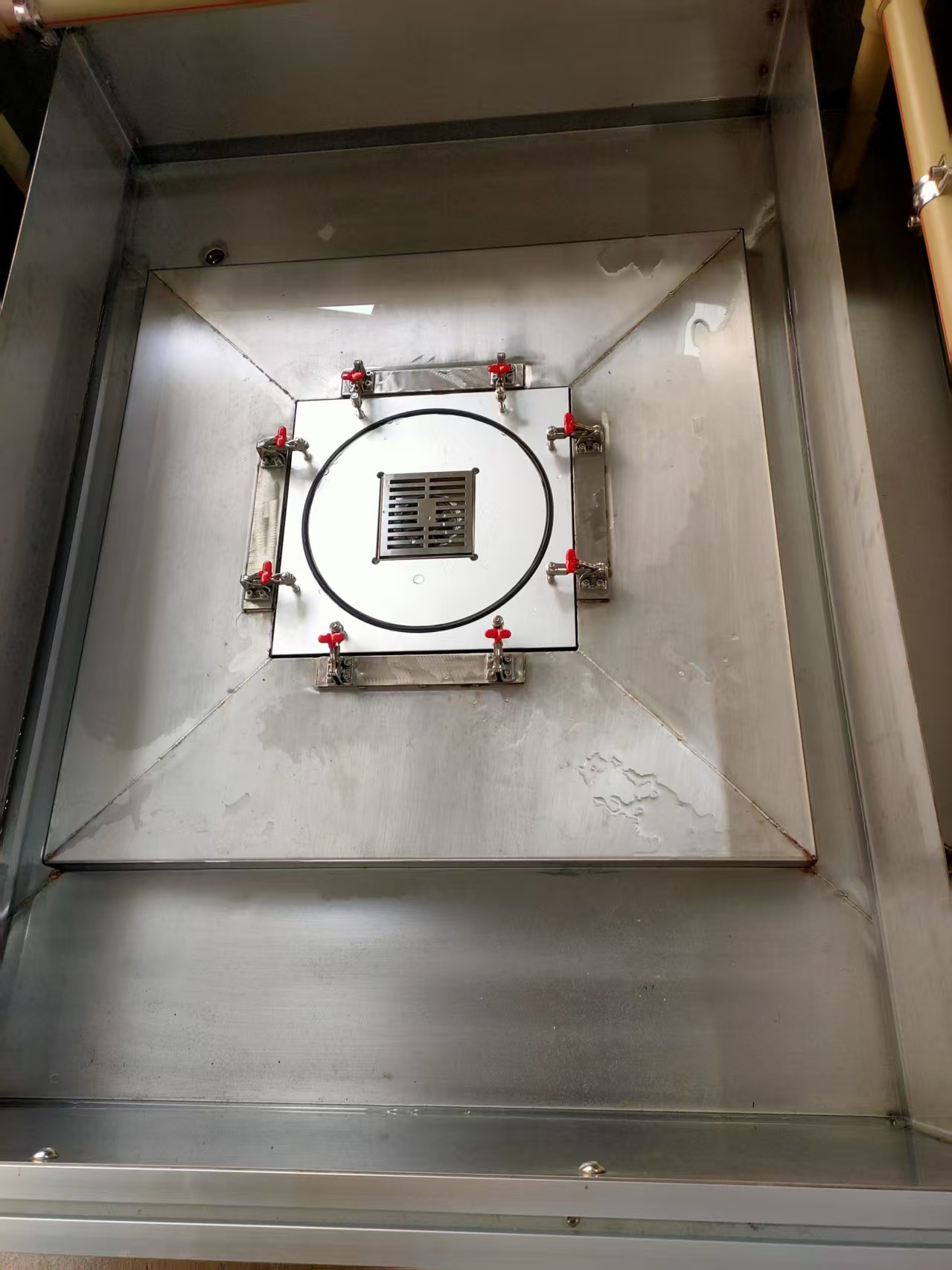

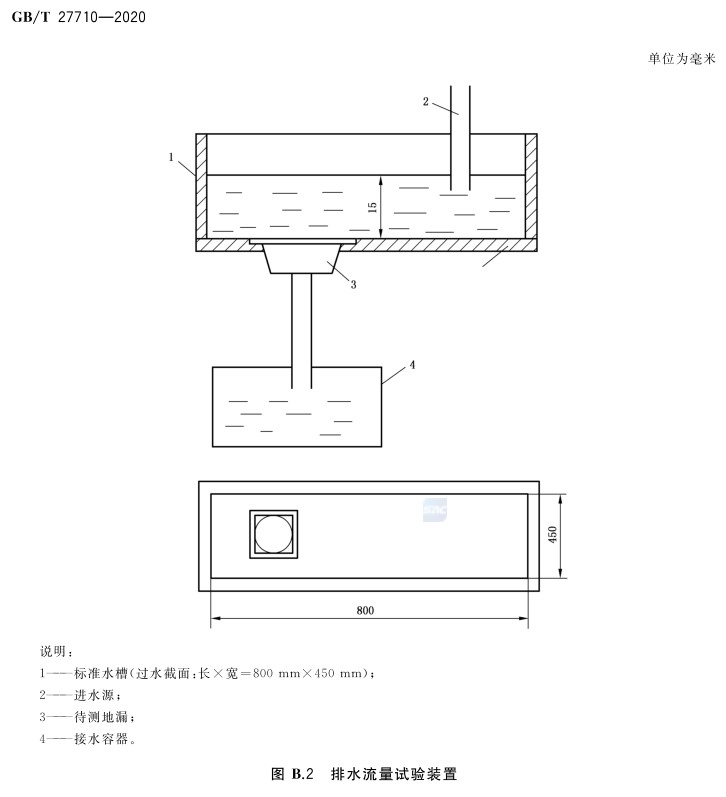

2.1、满足GB/T27710-2020标准6.6.3、7.6.3.1章节及附录图B.2的要求，测试为恒定水深15士1mm，测量地漏的排水流量，测试次数3次，每次测试2分钟

2.2、满足CJT186-218标准7.5.1、7.5.2章节及附录图B.2的要求，测试为恒定水深15mm和50mm，测测量地漏的排水流量，测试次数2次

3、水封稳定性

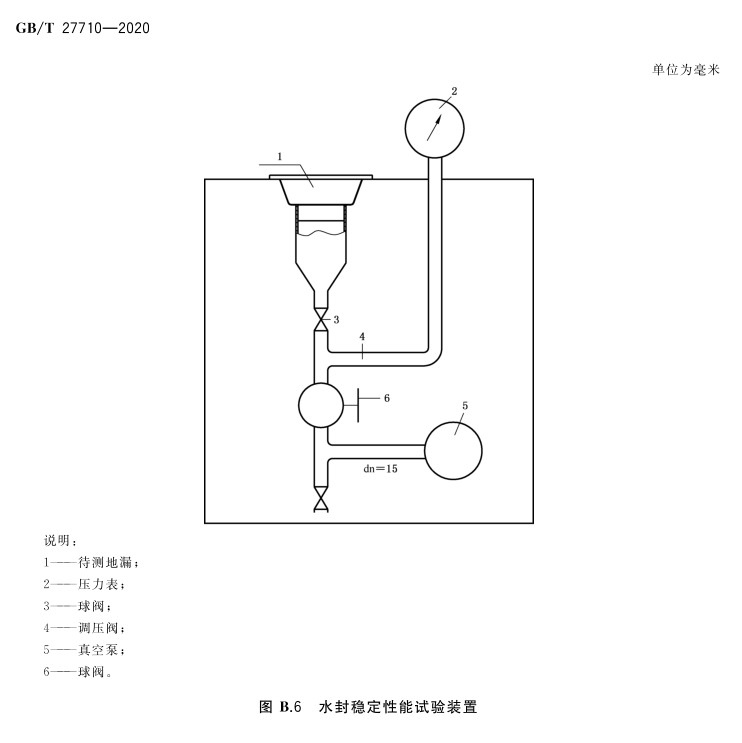

3.1、满足GB/T27710-2020标准6.6.6、7.6.6章节及附录图B.6的要求，测试气压真空度为400士10Pa，持续10s解除真空度，再测量剩余水封深度

3.2、满足CJT186-218标准7.7章节及附录图B.6的要求，施加正压400 Pa，保持3s，然后在2s内瞬间切换负压-400Pa，保持10s，测试3次，测量剩余水封深度

4、 密闭性能

4.1满足GB/T27710-2020标准6.6.8、7.6.8章节的要求，测试压力为40士1kPa，测试时间10~30min士50s

4.2满足CJT186-218标准7.2.6章节的要求，测试水压力为0.04MPa，测试时间30min
